Нежелательные излучения от радиостанций и АСУ

[Pooh Lee]

по феншую, нужно после усилителя, перед антенной.

понятно.

[Муравей]

Слушайте, а может собраться и закупить этих фильтров оптом? Нам наверно оптовую скидку дадут

[суровмужигъ]

Требуется доброволец с установленным КП. Антенный разъем КП должен быть легкодоступным.

Абидна слышать... А как же я?... Я ведь лучше собаки...
Вся радость под сидушкой, там сантиметров 20 высоты. Проводок можно вынуть в за... за сиденье

[Муравей]

Я ужо тоже свои услуги предлагал ))) Видимо не очень нужен

[Реалист]

Всем добровольцам - "респект и уважуха", так сказать. В начале недели обязательно свяжемся, соберемся втроем и реализуем задумку.

[суровмужигъ]

Эге.. тендер надо объявлять!...

[Ягодник]

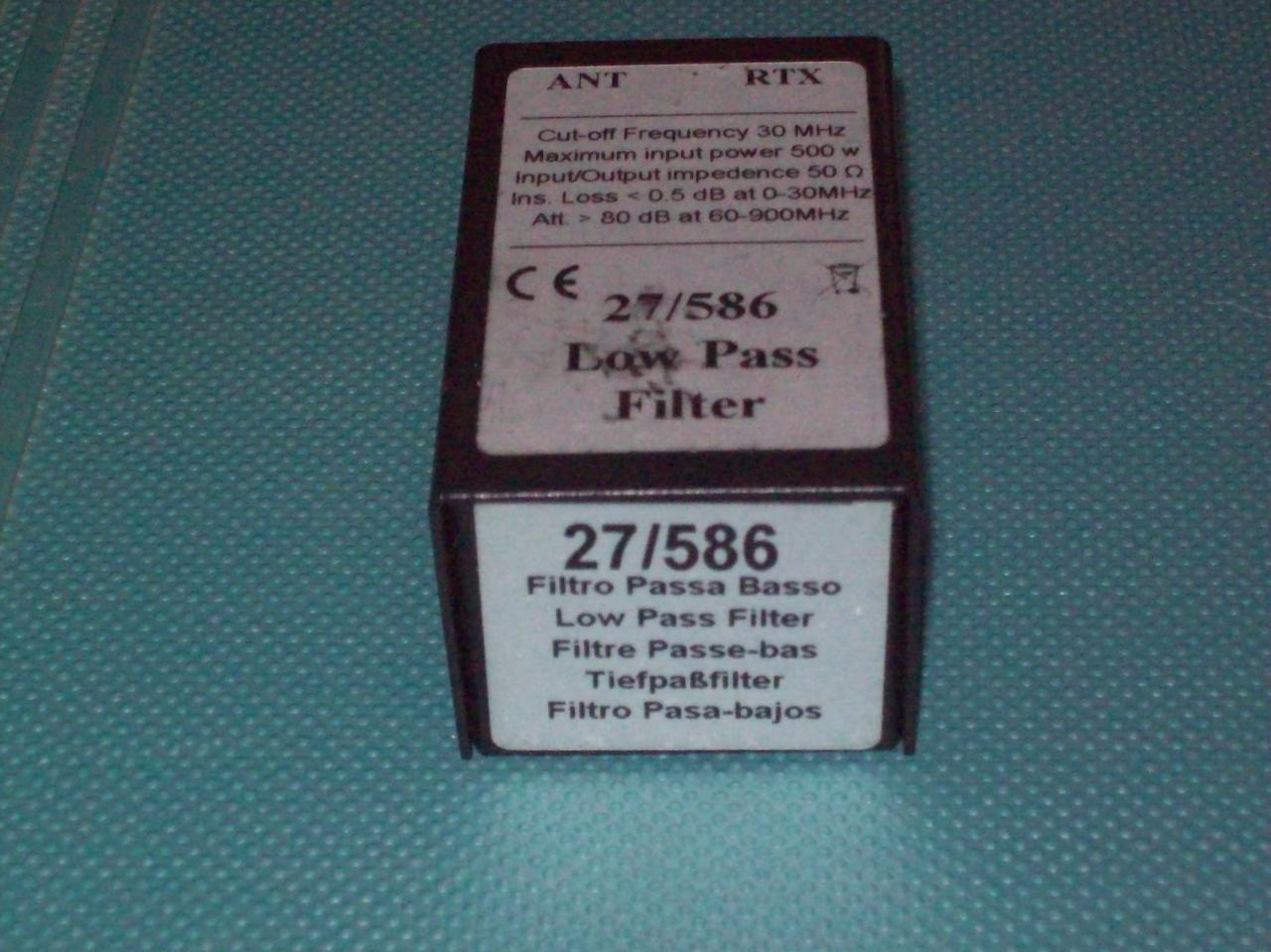

так вот он какой...

[Max703]

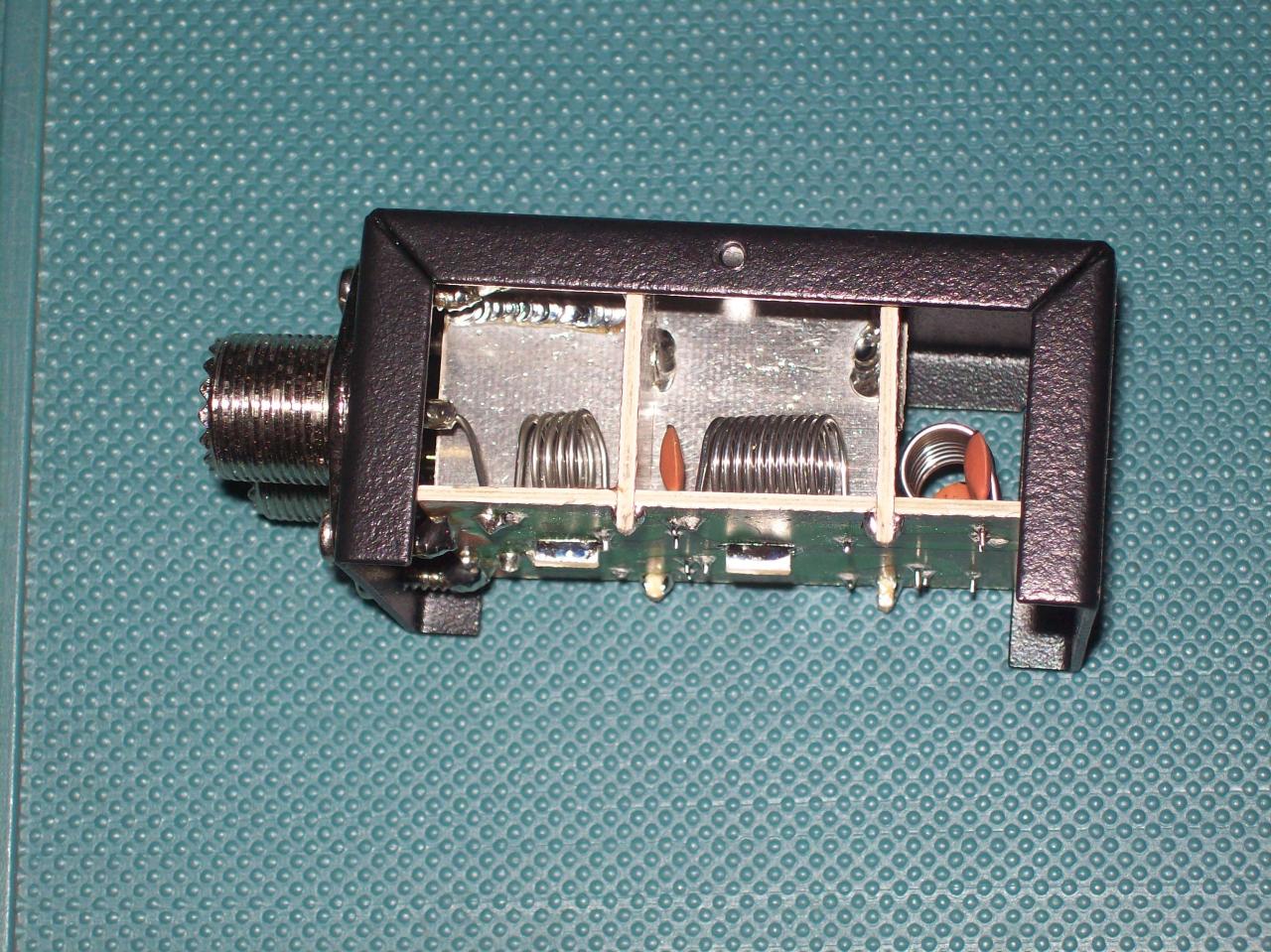

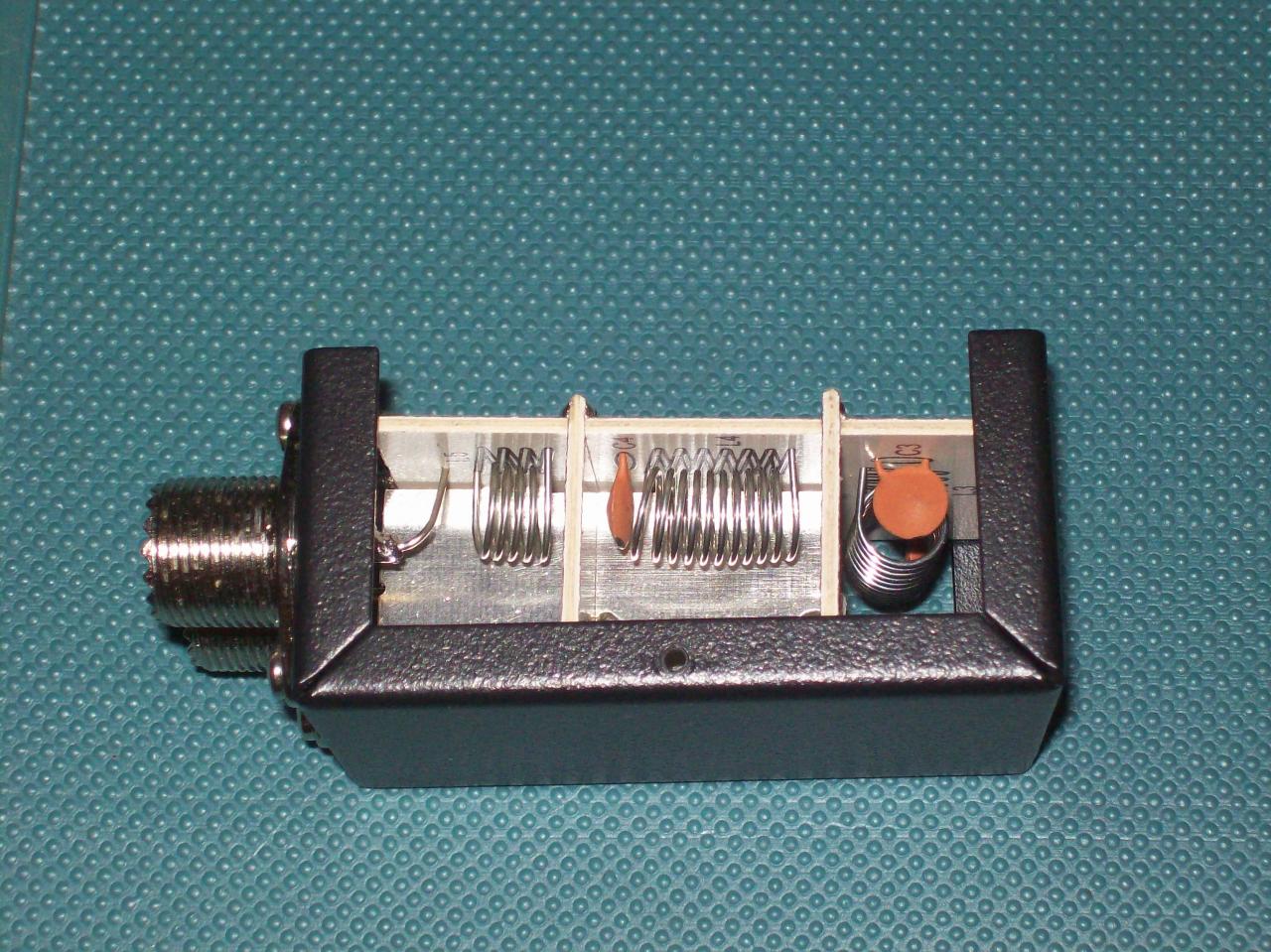

вот и нутро фильтра)))) Проволчкаблестит, интересно из какого такого материала...)))

[Моряк]

интересно из какого такого материала

медь посеребренная, для улучшения характеристик

Добавлено спустя 10 минут 31 секунду:
в принципе тут самое сложное это коробочка, а так по сути фильтр Чебышева или Баттерворта 5 го порядка, Чебышева предподчтительней, т.к. крутизна спада лучше, но есть нюанс у него, это затухание в рабочей полосе, причем только на определенных частотах, все считается легко, в инете должно быть море инфы по ним, как и из чего делать, так же есть калькуляторы для расчета индуктивностей

Добавлено спустя 6 минут 15 секунд:
это я к чему, кто маленько руками умеет паяльник держать, тому будет не сложно его сделать самому, повторяемость у них почти 100 % так как, не сильно важна его настройка в нашем случае

[Ягодник]

для тех, кто хочет поработать руками - http://всесам.рф/radio/filtrTV.php

[Моряк]

http://всесам.рф/radio/filtrTV.php

сложноватый пример, думаю можно проще, от ФВЧ отказатся, не актуально, для ФНЧ достаточно 3 конденсатора и 2 индуктивности или 3 индуктивности и 2 конденсатора, расчетов в инете должно быть море

Добавлено спустя 2 минуты 27 секунд:
а, ну и мотать катушки нада хотябы из диаметра провода 2 мм, всетаки мы же для усилителей это хотим применять, а то ктонить дунет из КЛ 300 в катушечку 0,8мм, и ага )))

[533-гранит]

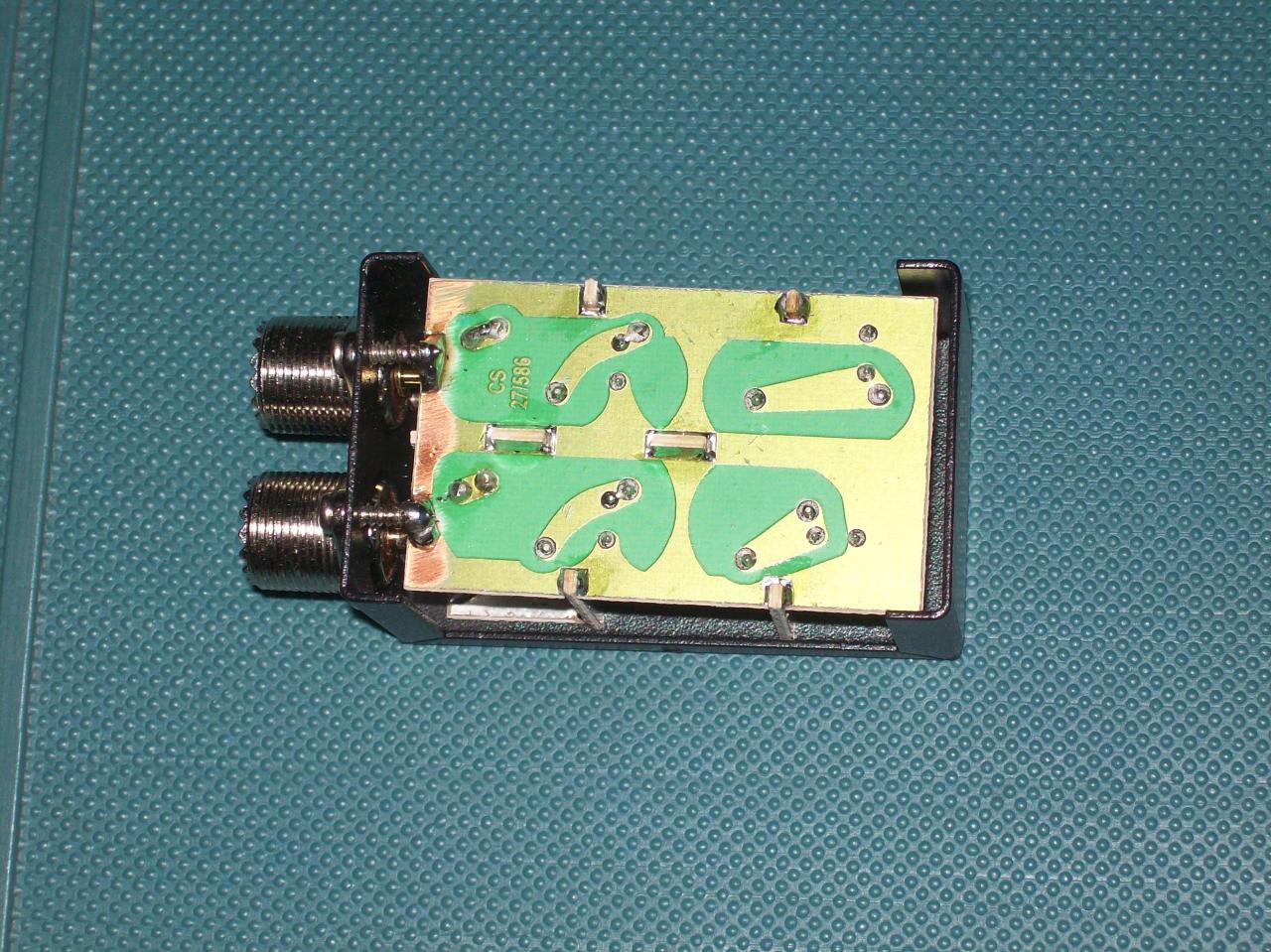

Судя по фото, там 0.5мм (и шибко не верится в серебрение за 600р ) Между разъемов "воздух" просвечивается и участок платы, разделяющий разъемы, не замкнут на корпус

Добавочка...про серебрение, перепутал - на фото фильтр за 1000р, я почему то подумал про тот, на который Борода ссылку давал 600-700р.

[Моряк]

и шибко не верится в серебрение за 600р

по большому счету пофиг из чего мотать, хоть из ПВ 1, аль еще какой проводинки, тут это не важно, ну будет спад сразу не 80 дб а 40 дб и че ? интересующая нас гармоника всеравно даж не отсветит

[Max703]

Про посеребренный провод сомнения))))
http://gelezo.com/antennas/antennas_typ ... eniyu.html
Вот тут просто написано...

[Антиквар]

фильтр Чебышева или Баттерворта 5 го порядка

Не великоват ли порядок? Чем выше порядок, тем больше затухание в полосе пропускания. Подавлять гармонику на 300 МГц в тысячи раз вряд ли нужно. Есть смысл попробовать ФНЧ 2 порядка. Может быть, даже наладить производство этих штуковин )

[Скорпион]

Может быть, даже наладить производство этих штуковин )

Можно и наладить.

[rmir]

просто как показала раньше практика, эти фильтры как-то не очень пользуются спросом и их не покупают, не привозят даже в МСК, то, что там на вива-телеком выложено на сайте, совершенно не факт, что оно есть в наличии и они смогут привезти в какие-то разумные сроки.

[Скорпион]

Был отправлен запрос в Виву ещё в пятницу на 10 штук, пока ответа не получено.

[Моряк]

Не великоват ли порядок?

порядок с количеством звеньев не путаешь ?

[Скорпион]

Вот нашёл на Ебее http://www.ebay.com/itm/Bencher-Low-Pas ... 3f1817c44a
