магнитка на авто на 70 см

[Связист]

Сегодня доделал автоантенну на 434 МГц из неизвестного магнитного основания с гайкой, найденной в закромах. там же нашелся и кабель RG-58U c качественным экраном и многожилкой в центре.

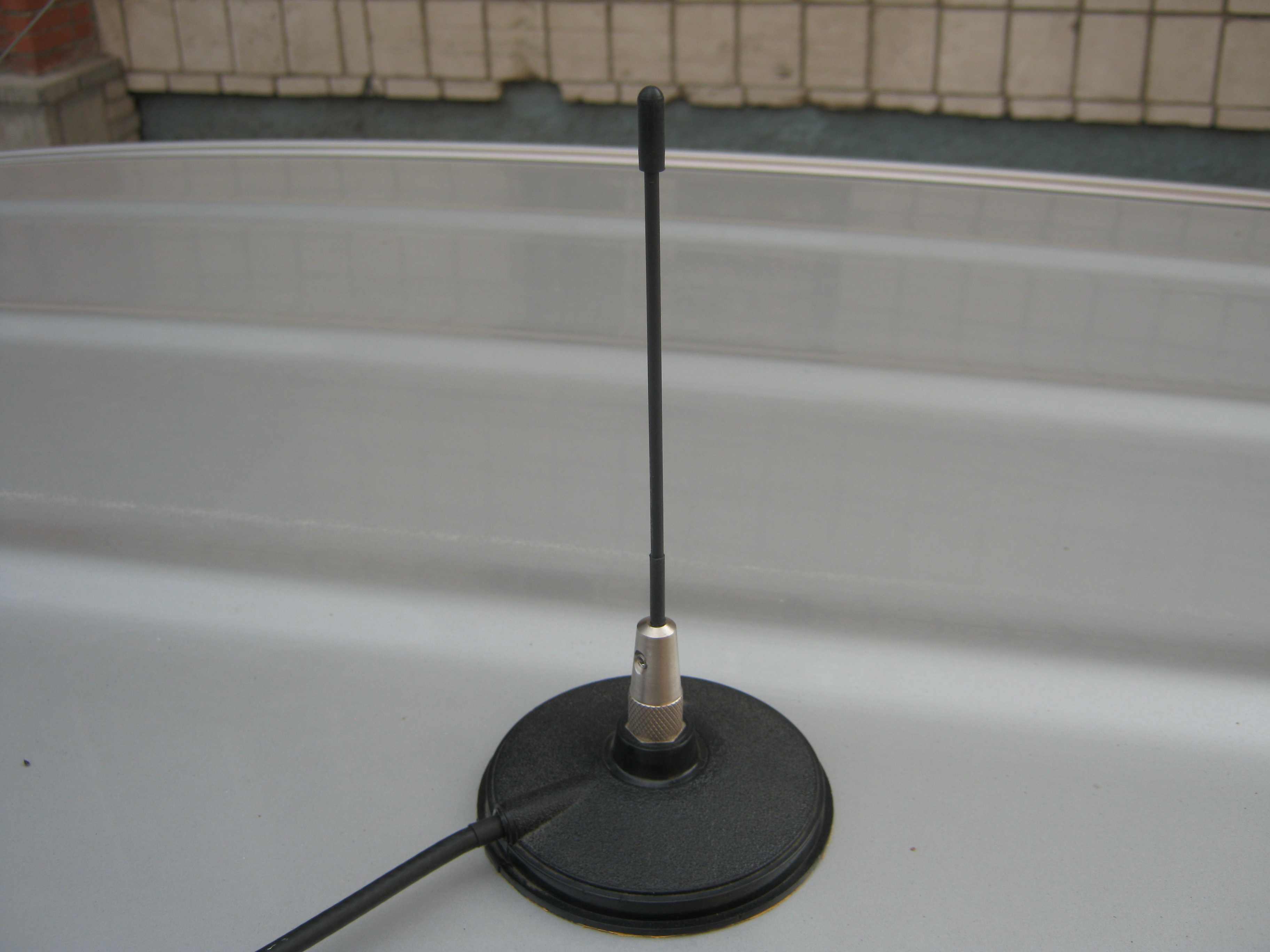

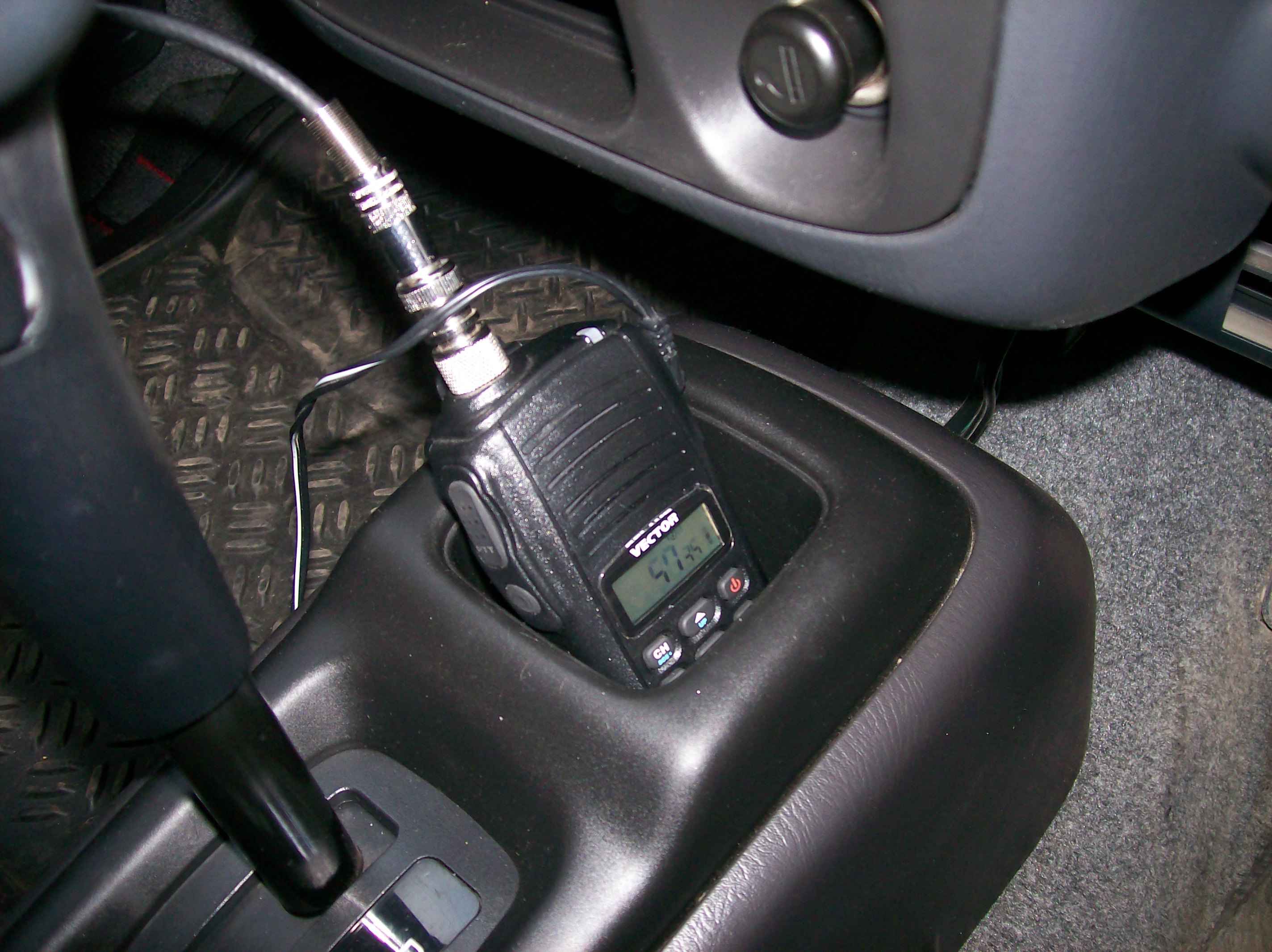

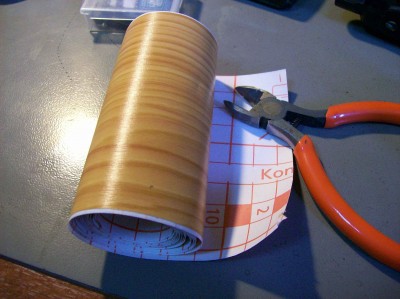

Получилось вот так. Основание заклеил в два слоя пленкой под дерево, ее все одно не видно, и она достаточно мягкая, чтоб не царапать крышу. Все это дело подключил, вечером, чтоб не мешать никому попробую крикнуть с затулинки, проверить.

[плахиш]

а фольгу под магнит преклеил??? ее на массу антенны надо посодить. а сверху пленкой.

[Монах]

Кстати, а для чего там фольга?

[плахиш]

для емкостной связи с массой(вместо противовесов).

[Доктор]

для емкостной связи с массой(

я хоть и не силён в тонкостях, но чёта мне кажется ничего фольга не даст

[Pooh Lee]

Док ,тут как в старых плёночных конденсаторах...
плоооская крыша-плоская подошва....

[Boroda]

Нужна там фольга. Делает полноценную пластину для эдакого конденсатора. Вторая пластина - крыша авто.

[Доктор]

тогда больше надо фольги клеить!!!! ::yaz-yk:

[max]

У меня укв антенна год стояла на магните. В фольге было продырявлено отверстие, сантиметров 5 в диаметре, по размеру отверстия в магните. Работала отлично и ксв был хороший.

[Max1811]

тогда больше надо фольги клеить

И если босиком, али ноги мокрые, то -К КРЫШЕ НЕ ПРИКАСАТЬСЯ. ВО ИЗБЕЖАНИЕ РАЗРЯДА КОНДЕНСАТОРА!!!

[Связист]

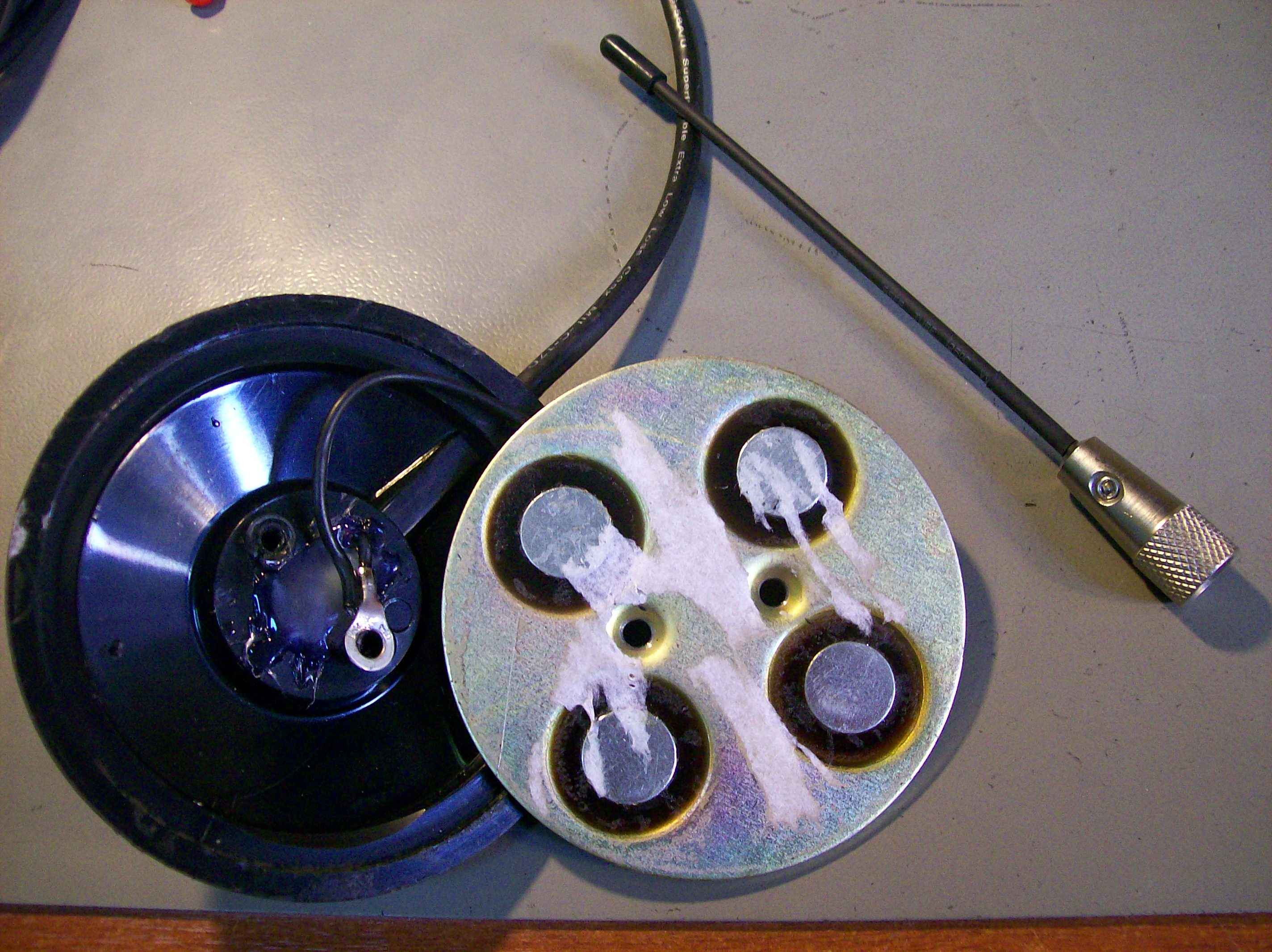

Вот-вот, мне эта заготовка под антенну, то есть основание, тем и понравилось, что в подошве у него по всему диаметру медная вставка, в ней залито компаундом 4 магнита вровень с плоскостью, а оплетка кабеля внутри к ней припаивается. Так что противовес присутствует. КСВ конечно я не мерял, нечем, но насколько смог, настроил по максимуму индикатора напряженности поля. Вектором на 10 мвт с расстояния ровно метр. Штырек получился 15,6 см. Вечерние испытания прошли более, чем успешно. Репка слышит меня с затулинки из плотной застройки очень хорошо, без помех. Ну и на прием получше. Вот только модуляция с встроенного микрофона глуховата. С гарнитуры намного лучше.

[Связист]

тогда больше надо фольги клеить

И если босиком, али ноги мокрые, то -К КРЫШЕ НЕ ПРИКАСАТЬСЯ. ВО ИЗБЕЖАНИЕ РАЗРЯДА КОНДЕНСАТОРА!!!

кстати, а это тема... подключить например, электрошокер, чтоб пионэры не спионэрили... хотя, проще в салон положить.

[плахиш]

У меня укв антенна год стояла на магните. В фольге было продырявлено отверстие, сантиметров 5 в диаметре, по размеру отверстия в магните. Работала отлично и ксв был хороший.

это еще допустимо. главное чтоб фольга была,с дыркой или без))

[плахиш]

Вот-вот, мне эта заготовка под антенну, то есть основание, тем и понравилось, что в подошве у него по всему диаметру медная вставка, в ней залито компаундом 4 магнита вровень с плоскостью, а оплетка кабеля внутри к ней припаивается. Так что противовес присутствует. КСВ конечно я не мерял, нечем, но насколько смог, настроил по максимуму индикатора напряженности поля. Вектором на 10 мвт с расстояния ровно метр. Штырек получился 15,6 см. Вечерние испытания прошли более, чем успешно. Репка слышит меня с затулинки из плотной застройки очень хорошо, без помех. Ну и на прием получше. Вот только модуляция с встроенного микрофона глуховата. С гарнитуры намного лучше.

сколько дул в антенну???

[Связист]

вектором 44 mil много не надуешь.... в меню поставил 2,4 на самом деле около 2. Для сравнения этим же вектором на удлинненую антенну оригинал, с 9го этажа еле слышно, репка отвечает, но ничего не разобрать, все в шумах. а тут с земли, 4 метра от дома и такой результат.

[Связист]

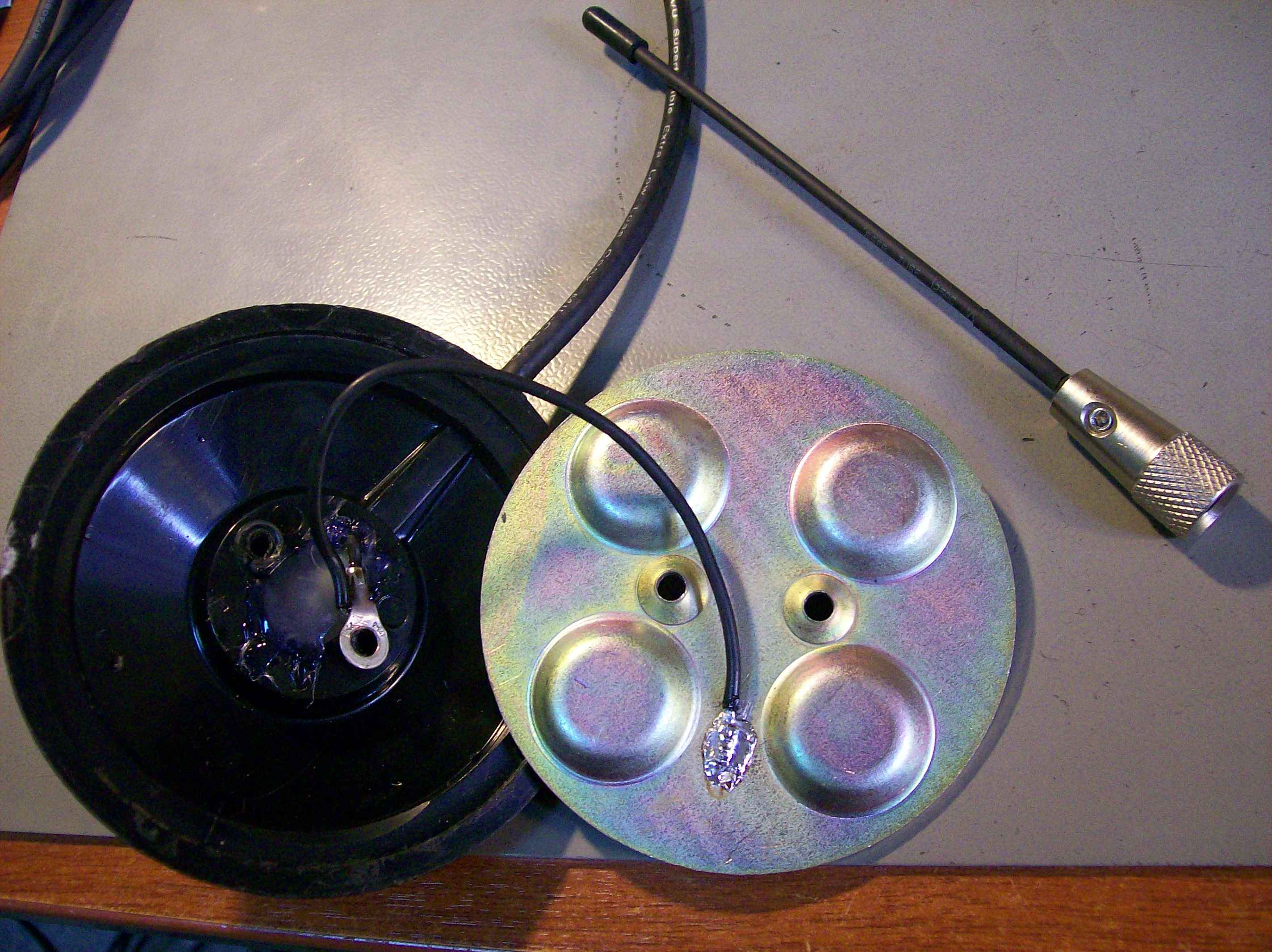

Вот антеннка изнутри. Сегодня оторвал основание пытаясь снять с крыши. Саморезы не выдержали.

[плахиш]

тут фальга не нужна.
