Re: Дайте совет.

Сообщение РИФ » 09 фев 2014, 15:50

[tab=]5[/tab]

Добавлено спустя 6 минут 32 секунды:
[tab5]5 10 20 27 35;A 3.2 3.2 ;C 3.0 2.9 2.9 2.8;D 2.7 2.7 2.7 2.7;E 2.6 2.6 2.6 2.6;F 2.7 2.7 2.7 2.7[/tab]

Добавлено спустя 58 секунд:
Не получается таблицу сделать(

Добавлено спустя 9 минут 5 секунд:

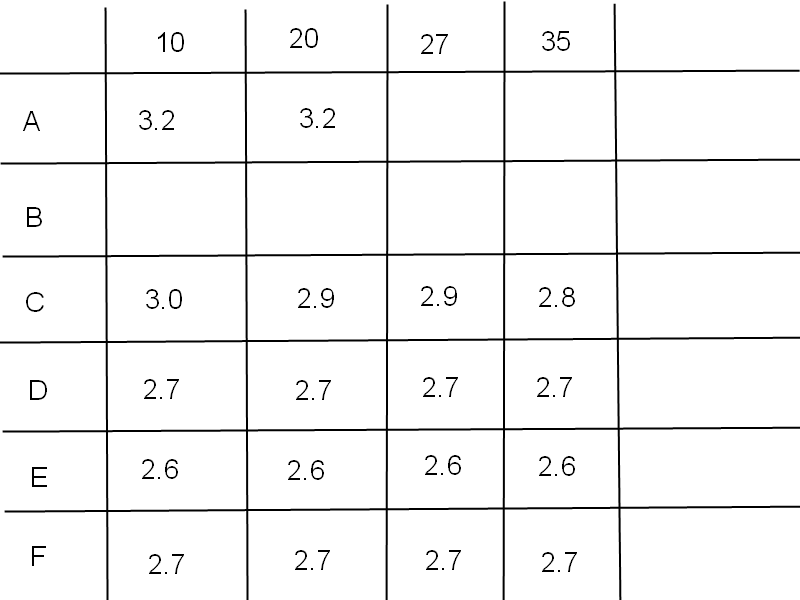

Гранит 533 вот замеры КСВ.Кабель,как проверить слабо представляю :nez-nayu:
Вложения
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 09 фев 2014, 17:49

Элементарно Ватсон! Открутил от антенны и подцепил нагрузку, либо резистор 50 Ом. Нагрузка ежели путевая :-) будет с разъемом, поэтому понадобится кусочек кабеля с подходящим разъемом на конце, другой конец разделать и прижать изолентой к клеммам антенного кабеля. Концы от кабеля, длиной 2-3см почти не повлияют на КСВ, можно пренебречь отклонением. Если кабель в порядке, то и КСВ будет почти 1, все что более 1.5, а тем более 2-3 будет говорить о том что в кабеле "косяк".
Перед испытанием кабеля не забудь проверить ксв-метр на нагрузку, которую будешь использовать.

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 09 фев 2014, 18:02

Ладно завтра попробую найти такой сопротивление =-O
А табличка,что то дала какие то мысли?
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 09 фев 2014, 18:04

Да. :a_g_a: Что у тебя антенны нет! :ps_ih:

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 09 фев 2014, 18:09

=-O ;;-)))
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 13 фев 2014, 21:44

Прошло ..х..дня :ps_ih:

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 13 фев 2014, 21:52

Не получается у меня ,то нет доступа к "телу",то некогда (

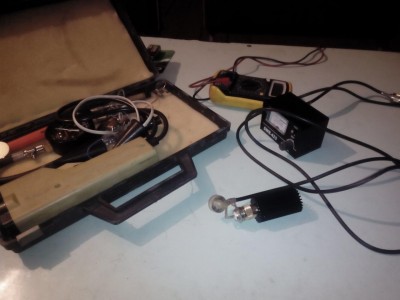

Нагрузку я нашел вот тут ее фото http://xn--42-6kcqu0bk.xn--p1ai/forum/v ... =21&t=3739 но проверил только ксв метр ей.кабель не получилось.Подцепил к р/с SWR и нагрузку,показало почти единичку,чуть чуть больше.Завтра кабель проверю,в крайнем случае в субботу.

Добавлено спустя 1 минуту 48 секунд:
А ,разъем купил,чтобы в него вкрутилась эта нагрузка еще.Такой же как в р/с стоит.
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 13 фев 2014, 22:44

Нагрузка гуд :a_g_a: для твоих дел сойдет. В разъем кусочек кабеля надо впаять, иначе как будешь его к своему подключать, не раздербанивать же цангу :-)
РИФ писал(а):показало почти единичку,чуть чуть больше.
Это сколько, на один волосок правее риски 1 ? :hi_hi_hi:

Добавлено спустя 3 минуты 38 секунд:
Кстати цанга должна быть "расщепереной" и плотно входить во втулку в основании антенны. Через этот контакт катушечка из основания антенны соединяется через цангу с кузовом.

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 13 фев 2014, 23:00

Показало между 1 и 1.1 скажем 1.05 :-)
Цанга плотно входит в основание.Катушечка- это образно?Там по сути проволочка какая то только вроде...С разъемом так и думал,припаяю к нему пару проводков и прикручу к кабелю антенны их.
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 13 фев 2014, 23:21

Ну если проводки...то можно и одним обойтись, главное покороче, например от центрального контакта, а "земляные" просто соединить корпусами друг с дружкой. Прижать руками или примотать изолентой, главное чтоб контакт не пропал во время измерений :ps_ih:
РИФ писал(а):Катушечка- это образно?
Ни каких образОв :a_g_a: Она падла такая работает вместе с основной катушкой. И если в ней заводской "косяк", то никакая настройка не поможет и при КСВ-1 антенна хуже работает чем при 3. Вот тако вот:st_ruskiy:

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 16 фев 2014, 19:59

Снял антенну разобрал,припаял к разъему проводки,прикрутил к этим проводкам конец кабеля и вкрутил в разъем нагрузку,подцепил все это через ксв метр,показывает так же как и напрямую без кабеля 1.05...

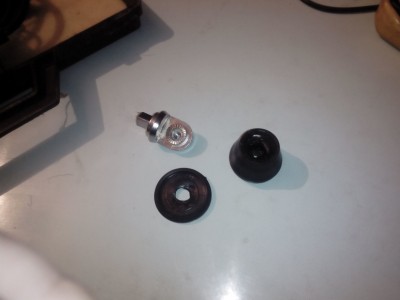

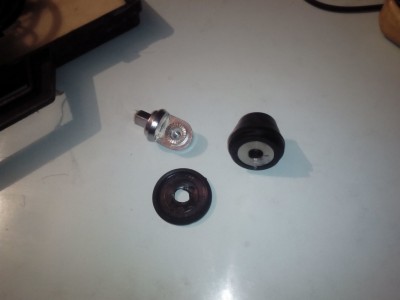

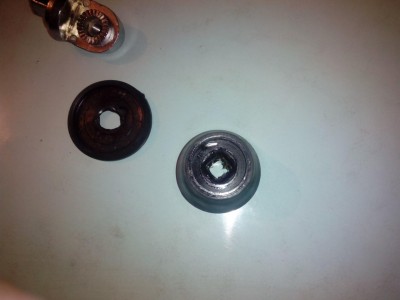

Разобрал антенну сфотал все детали...цанга заходит в основание антенны плотно,контакт хороший.Вот фотки

Добавлено спустя 9 минут 19 секунд:
А еще вот чего http://forum.ci-bi.ru/viewtopic.php?f=10&t=10501
но у меня вроде не такая...
Вложения
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 16 фев 2014, 21:03

Надеюсь когда КСВ мерил, "пробежался" по сеткам? А то на одной частоте можно какойнить резонанс словить. Это так, на всякий случай.

Значит антен не фурычит. :a_g_a: Еще раз проверь контакт вон той блестящей фигнюшки от шарнира с проводком на верхней части основания антенны. И не достает ли случаем до этой фигнюшки от шарнира, сама цанга в собранном виде. Проверить можно подложив тоненькую изолирующую прокладку между шарниром и основанием антенны - не должно быть контакта центральной жилы с оплеткой, а если он есть тогда вероятнее всего что цанга достает до шарнира.

Если там порядок с цангами и катушками в основании, то смотрим "под микроскопом" на основную катушку и изучаем длину штыря. :nez-nayu: Можно попробовать армейский метод :ps_ih: взять "верхушку" на прокат у товарища, для сравнения. Можно также поставить на место его "верхушки" свою и промерить КСВ. Если и с другой верхушкой все будет также печально, а твоя на товарищевской почти в норме, то придется колупать катушку в основании антенны. :st_ruskiy: По гарантии так понимаю вернуть её не можешь.

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 16 фев 2014, 21:19

Неа не пробежался.Контакт есть,я проверил .Про замыкание цанги на шарнир не подумал,завтра проверю.Штырь такой фиг где найдешь,это же не турба :cry_ing:

Добавлено спустя 2 минуты 12 секунд:
и еще ,про антенну не фурычащую ,сомнения...Я на нее и принимаю и вещаю,значит работает?
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 16 фев 2014, 21:32

Штырь не нужен, нужно "позаимствовать" на 5 мин верхушку целиком вместе с шарниром и прикрутить вместо своей для измерения КСВ. Если с контактами порядок, а катушка в основании антенны "косячная" (заводской брак) то в целом антенна как то будет работать, но сам видишь КСВ не в норме и может неожиданно еще подскочить. И радейка асталависта :ps_ih: Если тебе кажется что штырь короче чем надо, нарасти его проволочкой на конце штыря.

Кто то у нас "проходил по этой статье" :hi_hi_hi: только не помню отписался он или нет, но похоже возврат антенны был.

Добавлено спустя 1 минуту 6 секунд:
А что за цифры 10 20 27 35 в верхней строчке таблицы?

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 16 фев 2014, 21:40

Цифры это каналы :-)
Если по шарниру открутить,то у меня еще турба есть на другой машине,она сойдет наверное по крепежу.А нижняя катушка сойдет для иной антенны(турбо 2001)?
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 16 фев 2014, 22:00

Бали-и-н :facepalm Я же забыл что у тебя не турба. Менять надо на аналогичное, иначе фирма :-) не гарантирует :st_ruskiy:
Ну если заменить нечем, то можно еще такой варинт испробовать. Вместо штатного штыря вставить проволоку диаметром 2-3мм медную или даже оцинковку, а что бы не гнулась под своим весом придержать с помощью удочки или синтетического шнура. Длину взять с запасом и потихоньку кусать кусать кусать...Если и в этом случае не найдется КСВ близкий к 1, то однозначно "корявая" катушка в основании, ну или быть может основная (что бывает реже на мой взгляд).

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 16 фев 2014, 22:04

Ясно,завтра если будет доступ к машине ,попробую.
В душе, я Шатун)))

533-гранит
5 кВт
Сообщения: 9812
Зарегистрирован: 11 мар 2011, 23:56
Имя: Огого
Позывной: Гранит
Поблагодарили: 6 раз

Re: Дайте совет.

Сообщение 533-гранит » 16 фев 2014, 22:10

=-O Так еще и машина не твоя? ;;-)))

Аватара пользователя
РИФ
10 Вт
Сообщения: 413
Зарегистрирован: 26 май 2013, 13:29
Имя: Андрей
CB: разные
Ант. CB: высокие
Авто: 1113
Откуда: КУЗБАСС
Контактная информация:

Re: Дайте совет.

Сообщение РИФ » 16 фев 2014, 22:20

Рабочая машина,была б личная,я ее давно к кому нибудь притащил вместе с антенной :hi_hi_hi:
В душе, я Шатун)))

Аватара пользователя
Салют
100 мВт
Сообщения: 20
Зарегистрирован: 25 янв 2014, 14:33
Имя: Сергей
CB: Vector Navigator
Ант. CB: Optim CB 2001
Позывной: Салют
Авто: Suzuki Grand Vitara
Откуда: Новосибирск
Благодарил (а): 3 раза
Контактная информация:

Re: Дайте совет.

Сообщение Салют » 21 фев 2014, 15:47

Здравствуйте, СиБиряки, подскажите новичку, приобрел сегодня антенну Optim CB 2001, стоит ли до установки и настройки КСВ пропаивать катушку к сердечнику? Как вообще происходит настройка? меняют количество витков или длину штыря? В интернете пишут разное. Спасибо.
