Антенна "Шайба-2" на 70 см (LPD).

Сообщение alek2003 » 09 сен 2011, 22:56

Немного о Шайбе:

Антенна короткозамкнутая по постоянному току, а по переменному току
имеют сопротивление 50 Ом. Это сделано для защиты от статического
электричества и грозы и является неоспоримым достоинством этой антенны.

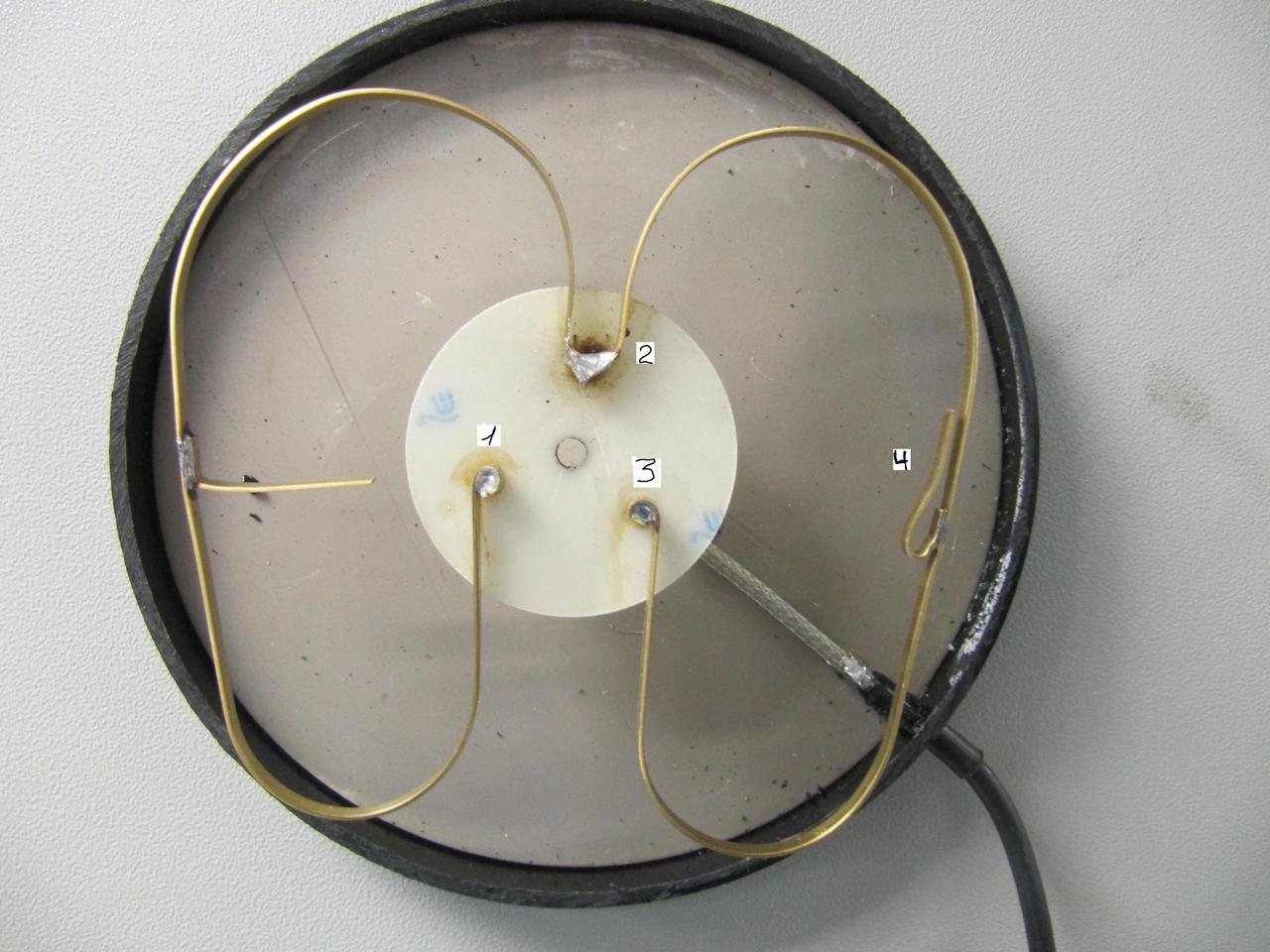

Потроха антенны ШАЙБА-2

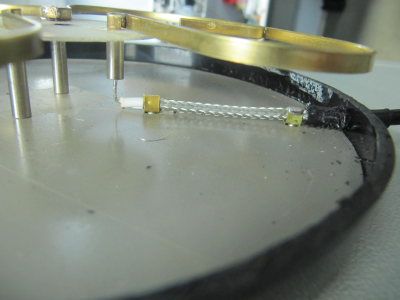

Полотно антенны в точках 1 и 2 заземлено при помощи металлических втулок на основание. В точке 3 подключено питание. Изоляция кабеля внутри антенны снята и подключена к основанию сразу после ввода и непосредственно перед точкой питания. Длина этого шлейфа порядка 5 см.
(Фото и описания не мое)
Могу сказать следующие в сравнение с ANLI 711C:

Антенна имеет ряд неоспоримых преимуществ, такие как: размер, оригинальный внешней вид, защита от статического электричества. КСВ ~1.0-1.1. Качество связи очень зависит от места, городская застройка, перепады высот. При установки связи на ~30 км, один корреспондент в районе Коченево второй пед. институт и мощности 10 Ватт. Результаты не однозначны :nez-nayu: Связь, что на Анли что на Шайбу одинакова. Если не знать на какую антенну идет переча то не узнаешь.
В городе все сложнее, но в целом Шайба проигрывает по S-метру от 1 до 3 баллов. Слышит корреспондентов хорошо, на передачу чуть тупее. Исправляется мощностью.
Антенна имеет право на жизнь и может являться альтернативой однодиапазонных антенн. Меня она устраивает целиком и полностью. Будут вопросы спрашивайте.

Аватара пользователя
Boroda
Администратор
Сообщения: 2920
Зарегистрирован: 18 ноя 2010, 15:45
Награды: 1
Имя: Сергей
CB: MJ-550
Ант. CB: Sirio Performer 5000
Позывной: Борода
:
За огромный вклад в развитие
Контактная информация:

Re: Антенна "Шайба-2" на 70 см (LPD).

Сообщение Boroda » 09 сен 2011, 23:11

alek2003 писал(а):Могу сказать следующие в сравнение с ANLI 711C:

Антенна имеет ряд неоспоримых преимуществ, такие как: ....... защита от статического электричества.
Если Opek 1503, это полный аналог Анли 711с, то там тоже короткозамкнутая по постоянному току конструкция, так что мимо. КСВ у мя на Опеке - единица.

Однако Анли - двухдиапазонная антенна.

Аватара пользователя
alek2003
1 Вт
Сообщения: 170
Зарегистрирован: 04 фев 2011, 22:22
Имя: Валерий
CB: MegaJet 555
Ант. CB: Sirio T3-27 Mag
Позывной: Феникс
р/л позывной: -
Откуда: г. Новосибирск
Контактная информация:

Re: Антенна "Шайба-2" на 70 см (LPD).

Сообщение alek2003 » 10 сен 2011, 08:58

Поправка, КСВ было 1.01 :-):
