УКВ антенны

[Dimitrius]

Докладываю.
Купил на свой страх и риск OPEK-200. ...

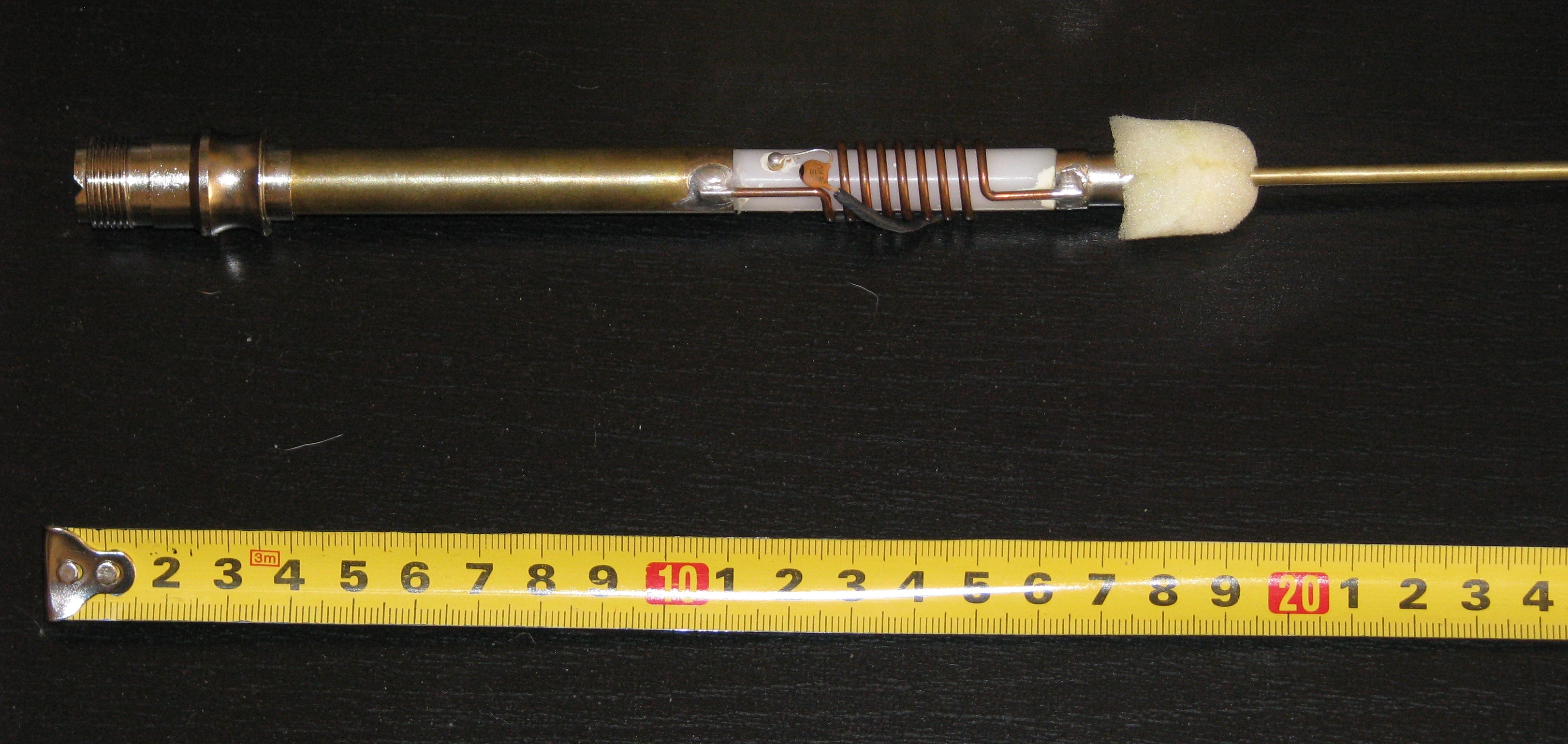

Валера, привет. Можешь посмотреть как вставлен верхний элемент вовнурть штыря:
длинным концом в небо или коротким?

[Реалист]

Ну как Дима, нормально видно? Помогло?

[Dimitrius]

Ага, Валера, помогло! спасибо!
теперь я убедился что все правильно было!

[Реалист]

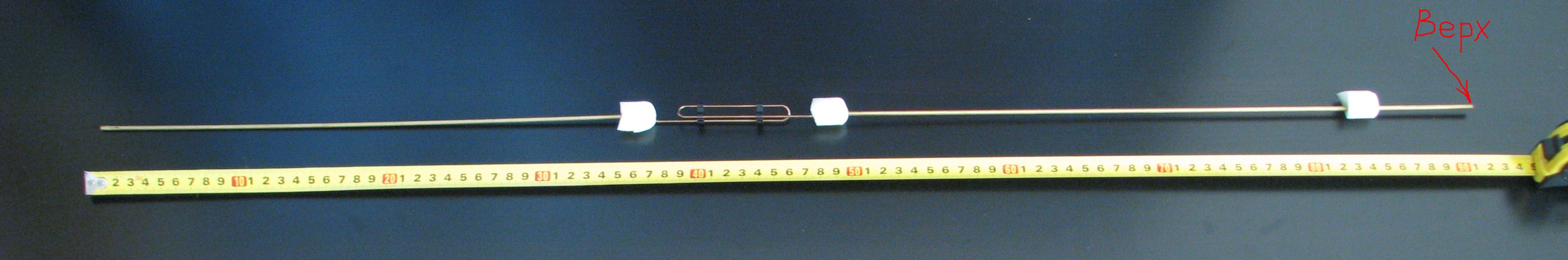

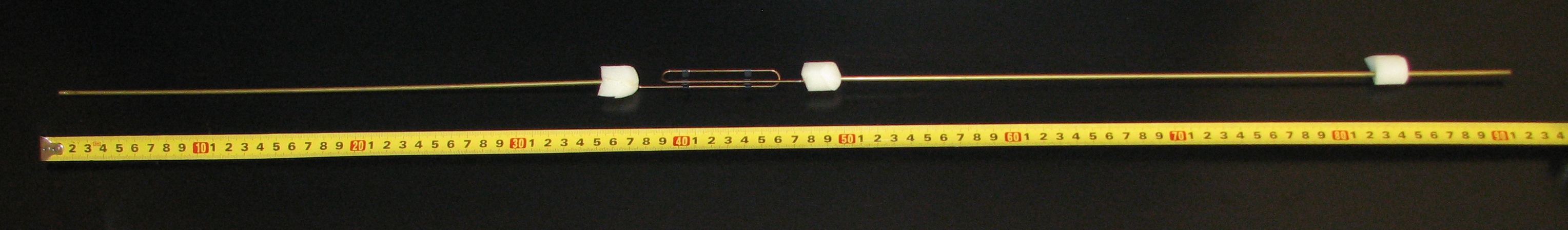

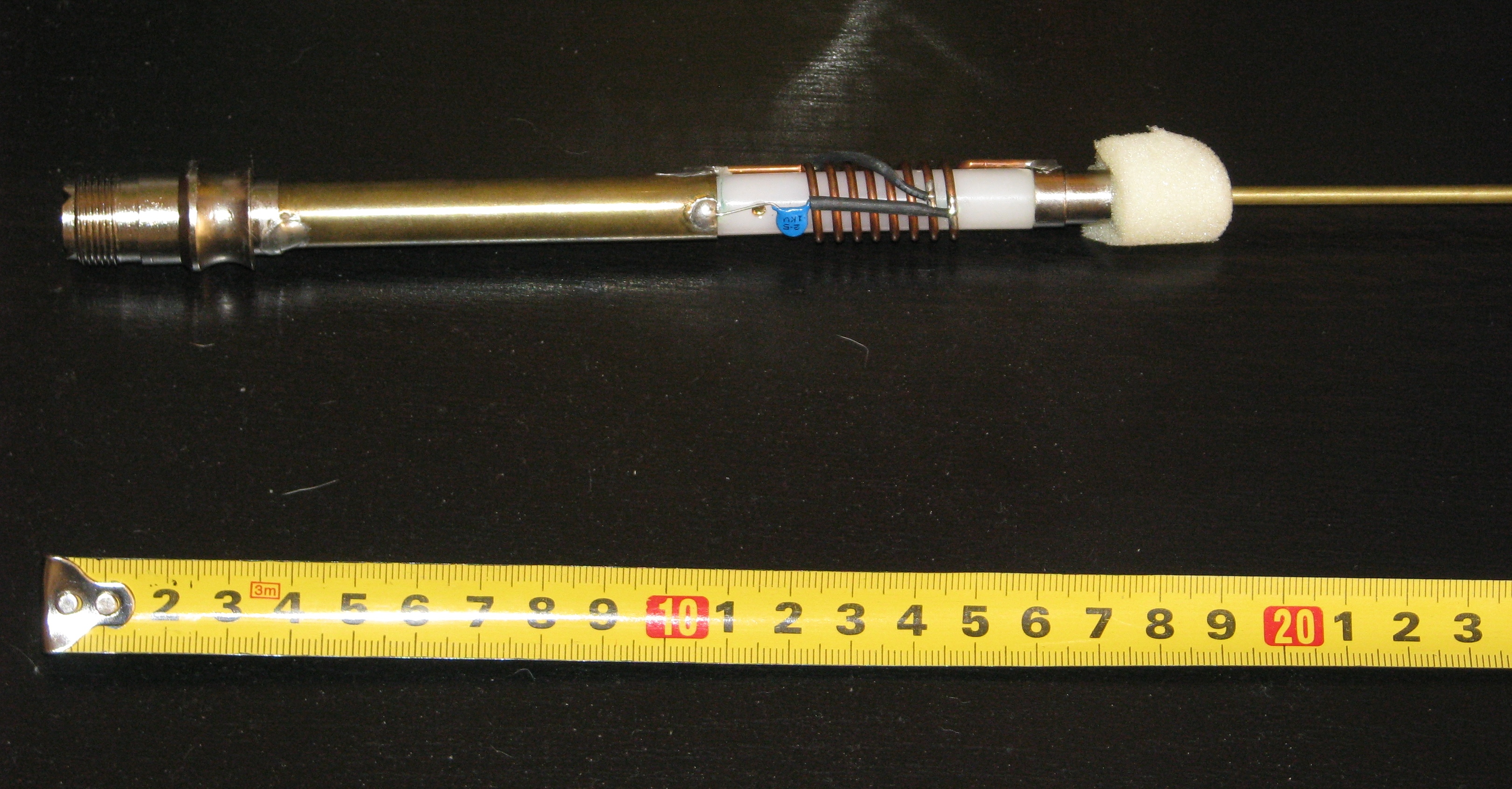

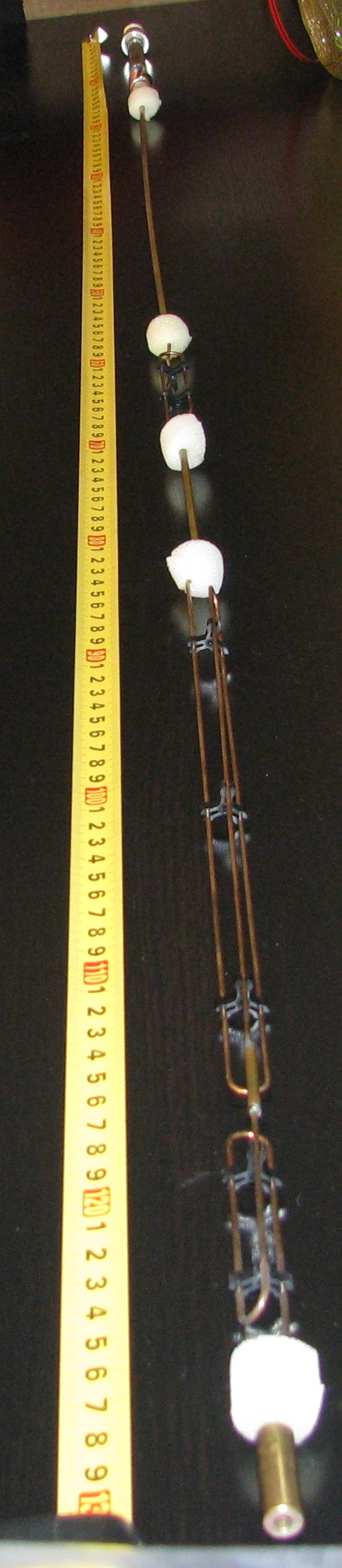

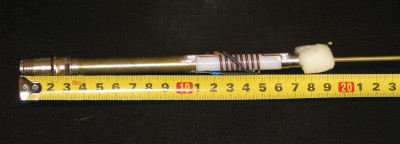

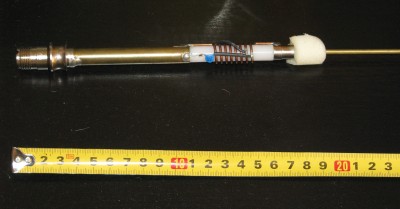

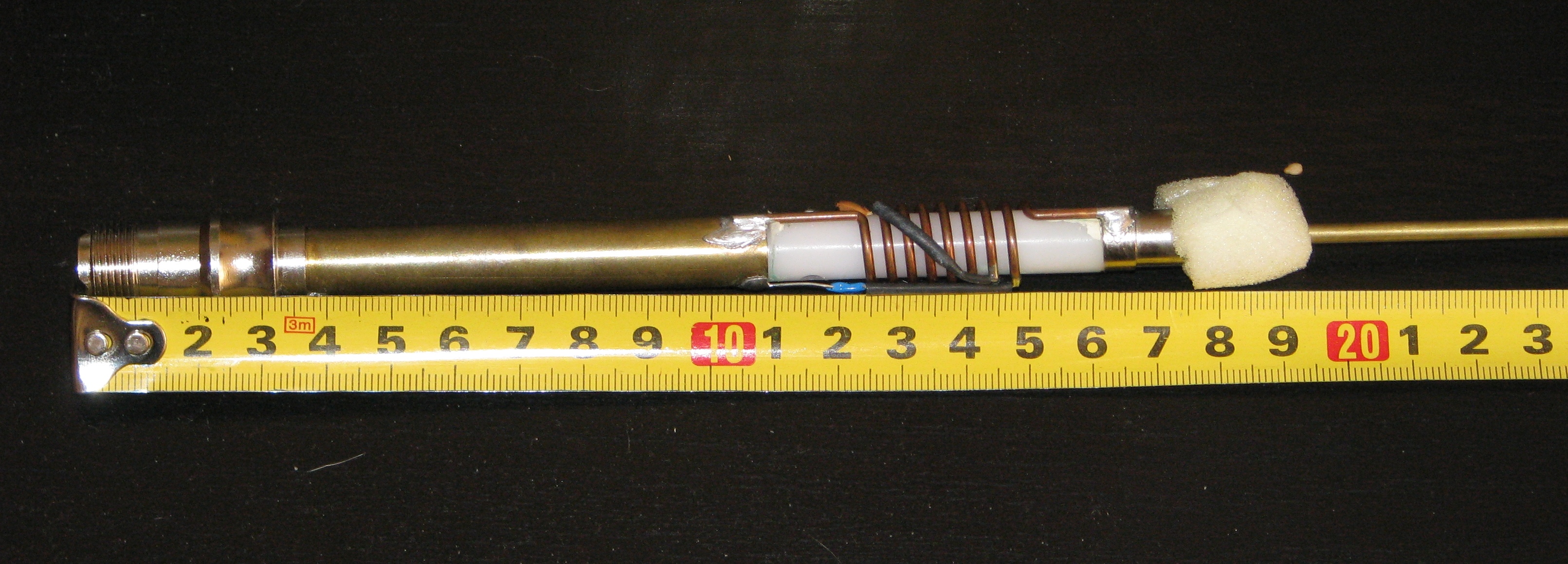

Для Мах 703: устройство ОПЕК-200.

[Бешенный BUSик]

Походу не я один лунатик.

[Реалист]

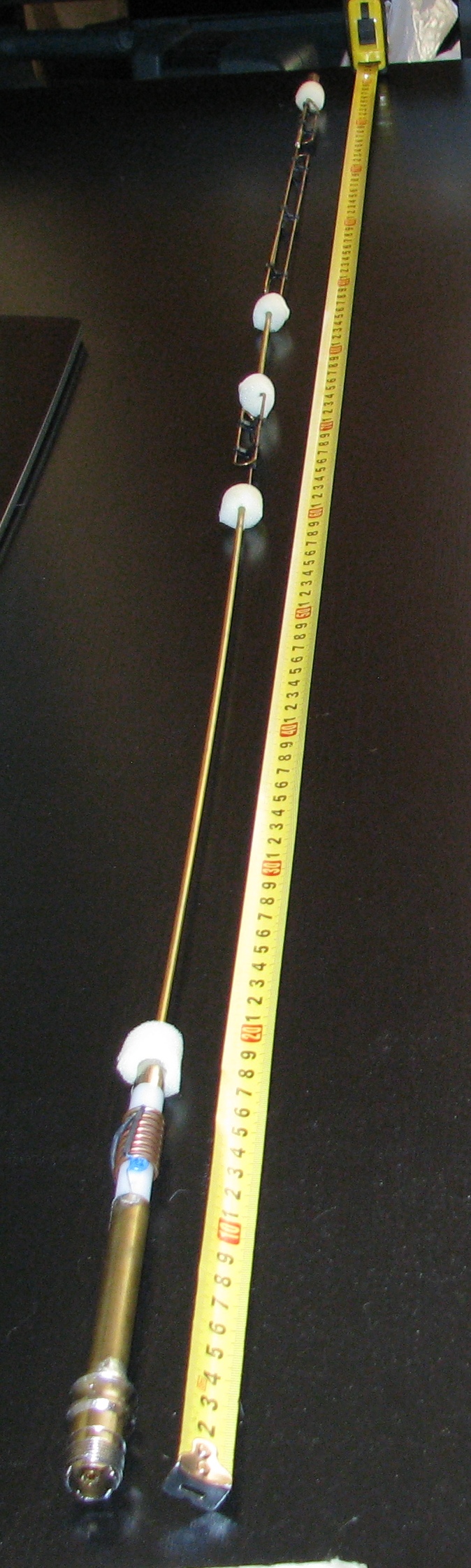

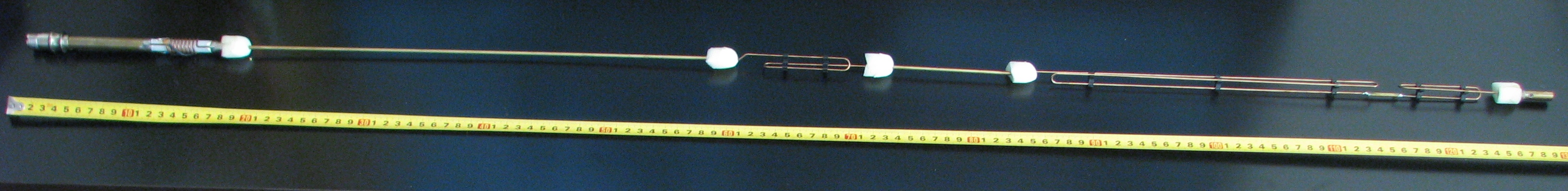

...и еще:

[Max703]

Валера, спасибо за картинки!

[Прибой]

spitsa, Валера, скажи - а ты зачем купил Опек-200? Ведь у тебя вроде была самодельная яга? Чем та не устраивала?

[Реалист]

spitsa, Валера, скажи - а ты зачем купил Опек-200? Ведь у тебя вроде была самодельная яга? Чем та не устраивала?

WildDim, самодельная яги - удачная получилась, работает, и весьма неплохо.
Но у меня с установкой-снятием антенны на крыше целая проблема. Требуется бригада из трёх специфично-оснащенных человек, с определёнными навыками .
Самопальная яги - это почти наверняка кустарщина и хлипкость, а нужна необслуживаемая и надёжная конструкция. Именно по этой причине и купил ОПЕК-200. Судя по отзывам в сети, конструктив ветроустойчивый и крепкий. У людей такие антенны по 10 лет стоят (если не врут : ).
Для экспериментов с балкона - яги и тп, а на постоянку на мачту - хоть и кетайское, но заводское испытанное изделие.

[Boroda]

Перетащите это в более подходящий топик. Тут всё же о УКВ антеннах разговор

[Баламут]

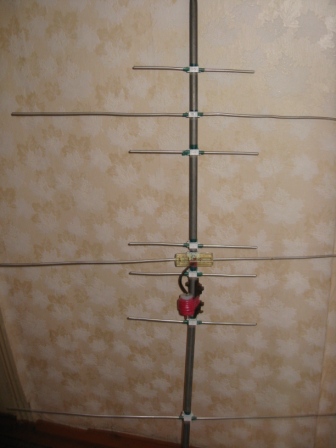

Вот это надо затащить на крышу))) сегодня попробую)

[Max703]

Че за нарост с красной изолентой???

[Баламут]

Че за нарост с красной изолентой???

Запорный дроссель)

[Баламут]

Закинул антенку на крышу..ксв чего то под 2(( на балконе было меньше 1.5....
подзаряжу vx-2 ку послушаю 145.250 в фм...

[Баламут]

На крыши помех вообще не стало))) но пока ни каво не слышу)

[Реалист]

но пока ни каво не слышу

позывной скажи - я тебя крикну на 145,250. :

[Баламут]

Тока не сегодня))) договоримся)

[Бешенный BUSик]

После более,чем двух десятков неувенчавшихся успехом попыток заставить нормально работать чудо китайской технологии Opek UVS-300 и по более,чем убедительным доводам бывалых радиолюбителей UB9OAF и RA9OAS мною было принято решение самостоятельно изготовить антенну на диапазон 144МГц.(шесть разрезных полуволновых вибраторов)чертёж и описание здесь: http://www.qrz.ru/schemes/contribute/an ... 9ogp.shtml
Были закуплены в Леруа-Мерлин трубки диаметром 8 мм(3 шт. по 2 метра),квадратная трубка 14*14 мм.(2 шт. по 2 метра), шпилька М6 (1шт по 2 метра),на Ленинском рынке был приоретён кусок стеклотекстолита (за 100 р.) и работа началась.

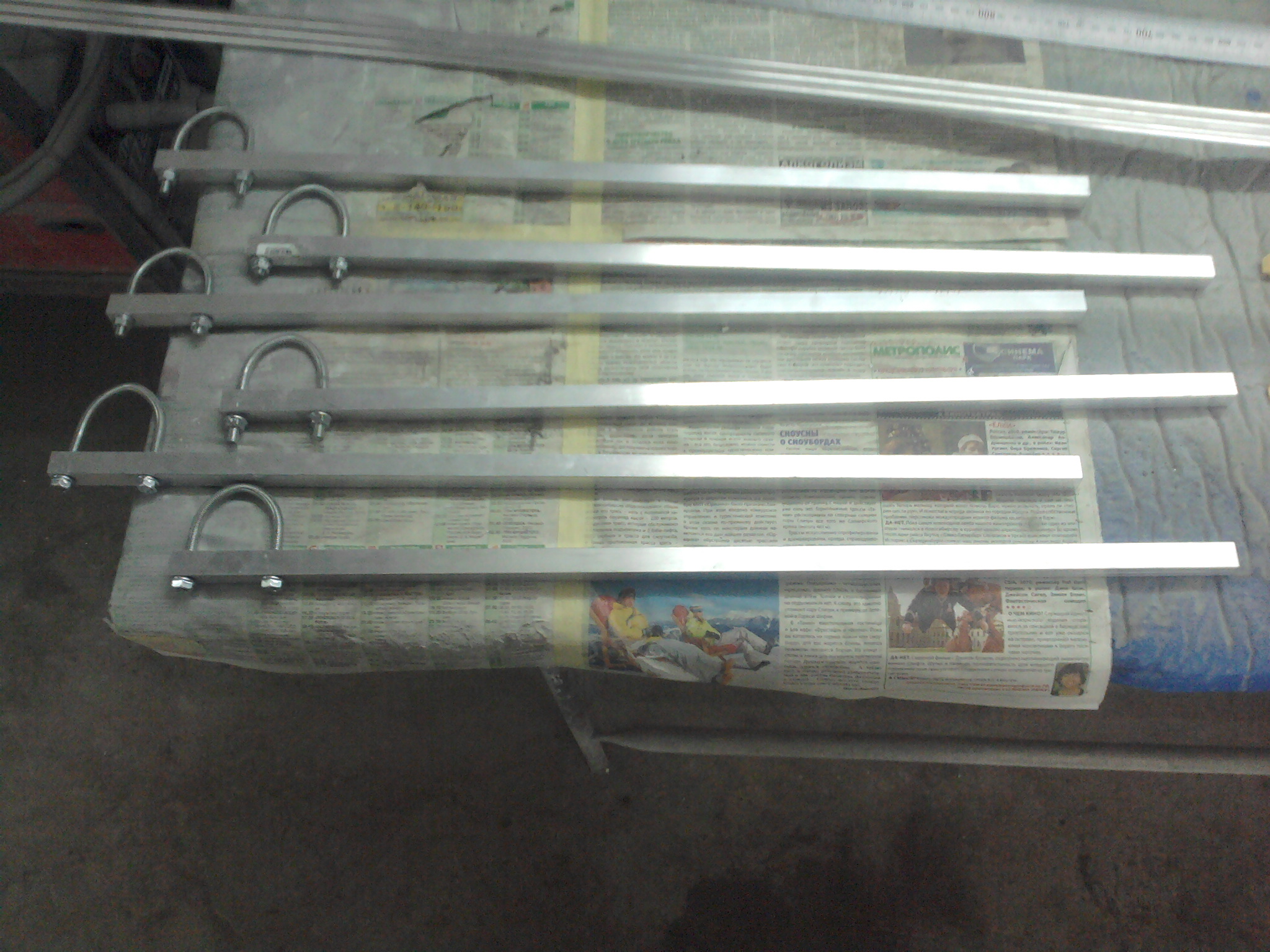

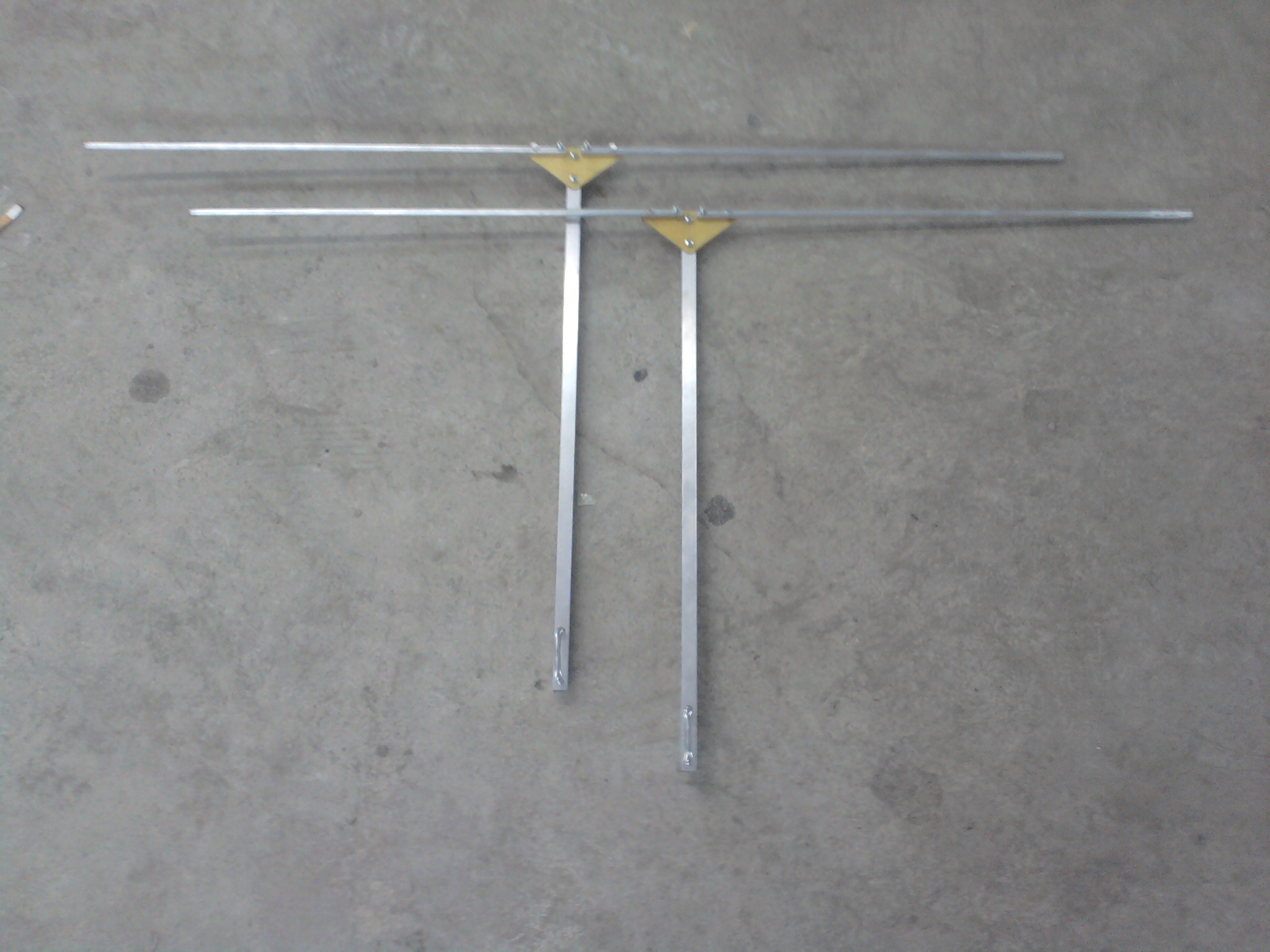

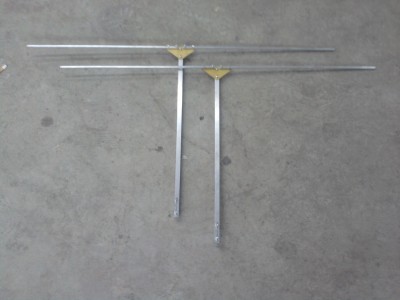

Были вымеряны и изготовлены держатели разрезрезных вибраторов,из шпильки загнуты хомуты для крепления держателей на трубу 38 мм.,и собрано это вместе:

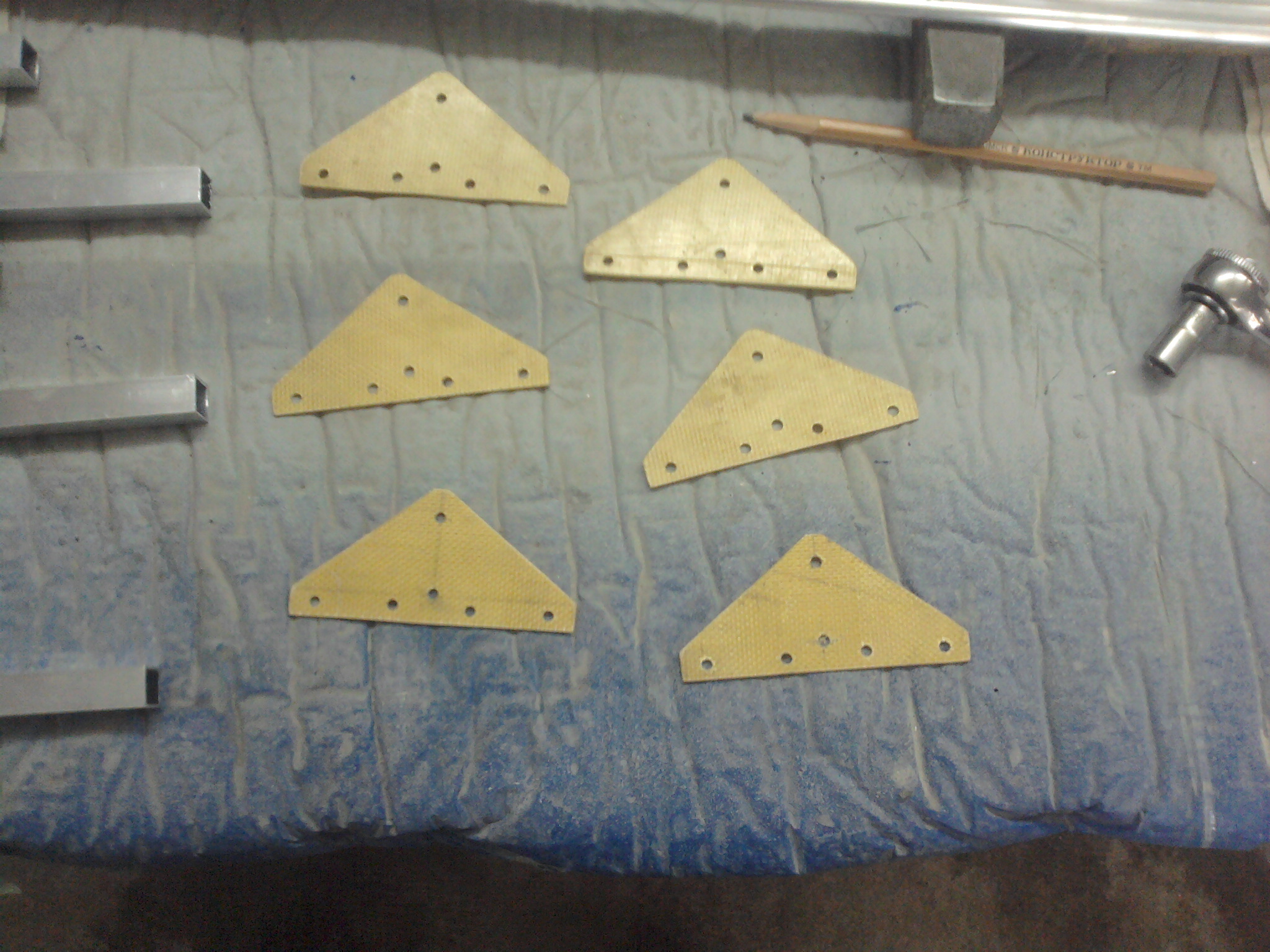

Далее были изготовлены и стеклопластика изоляторы к которым крепятся непосредственно разрезные полуволновые вибраторы:

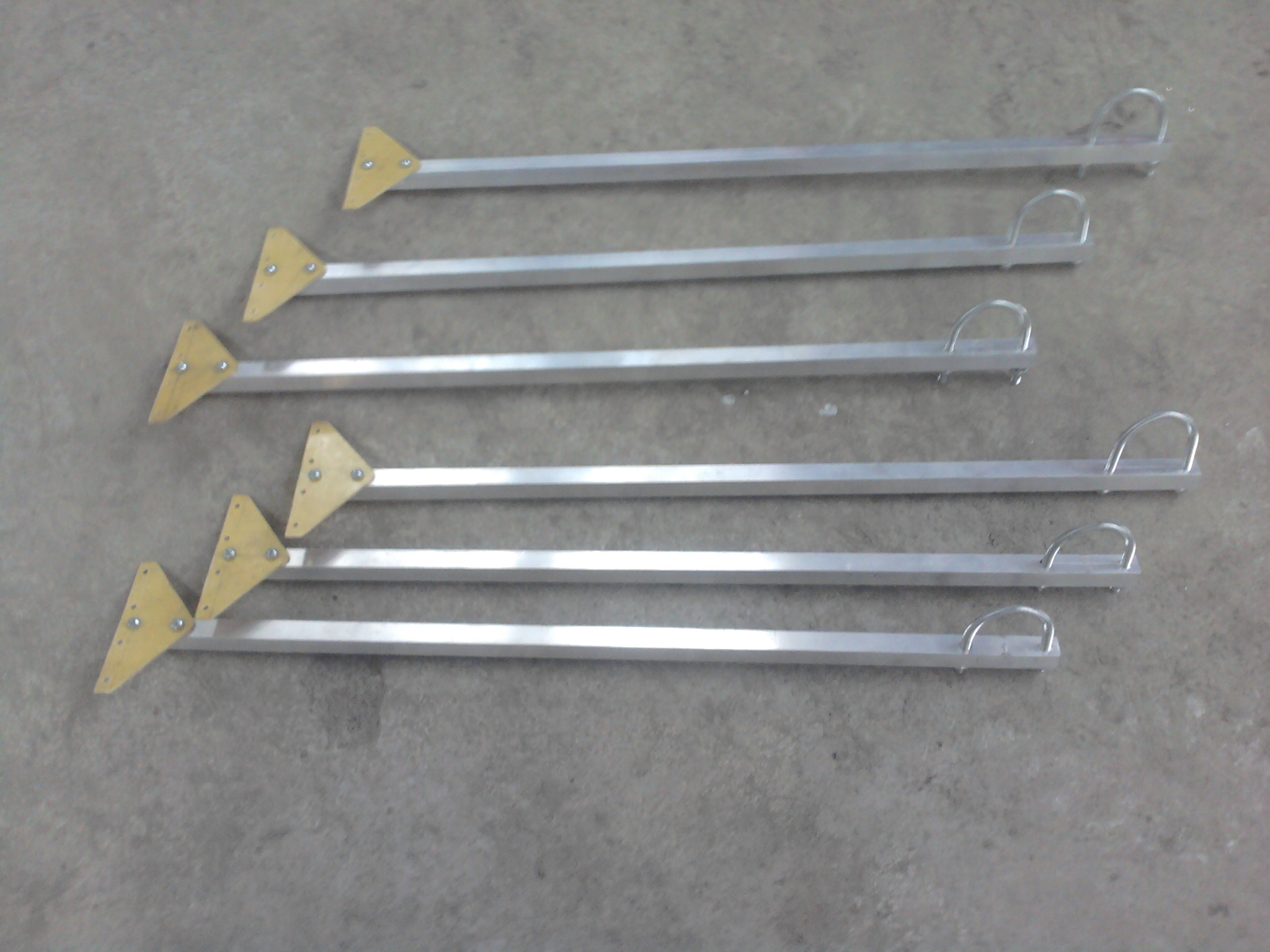

Делее собираем вместе:

После нарезаем трубку на сами вибраторы(предварительно с запасом размера,далее будет производиться настройка),сверлим отверстия под крепёж и полностью собираем вибраторы:

Продолжение следует...

[Max703]

Продолжение следует...

Круто Серега!!!! Делай рассказывай как там что ....
Расчетное усиление 7,5 dBd

[Boroda]

Расчетное усиление 7,5 dBd

Это у 6-то элементов? Ты ничего не путаешь?

Бешенный BUSик, от металлических кронштейнов плохо не будет? Не вентилировал этот вопрос?
