Антенна "сити Windom"

[Max703]

Изготовил пробный вариант антенны по аналогии Слодкевича Евгения UA3AHM.


Фишка антенны в том, что ее можно легко использовать в городских условиях из-за точки ее питания.
Конечно эффективность и диаграмма направленности оставляет желать лучшего но за неимением других антенн....

В общем было решено изготовить и попробовать....
Выбор колец для намотки трансформатора...

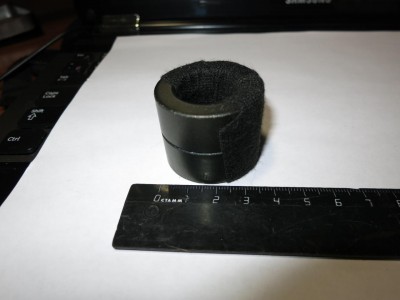

Два колечка сложены вместе обмотаны изолентой

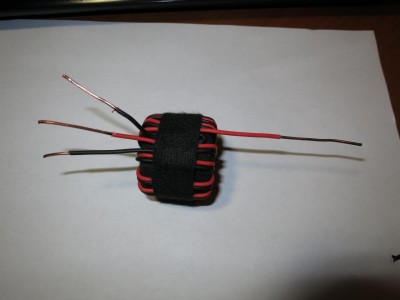

Сама обмотка состоит из 12 витков сложенным вдвое проводом диаметром 1 мм. Провод обмоточный (смотан с трансформатора), покрыт цветной термоусадкой.

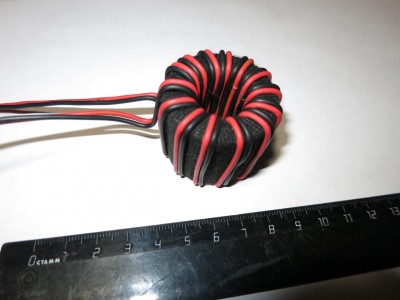

Готовый вид трансформатора ТДЛ

Отрезок излучающего куска кабеля изготовлен из RG58. Для прочности конструкции кабель подвешен к шнуру.
Вторая часть антенны изготовлена из стального троса 2 мм в оболочке. По краям антенны керамические изоляторы.

Запорный дроссель изготовлен из 12 колец 2000 нм и имеет 1 виток кабелем (фото позже выложу)

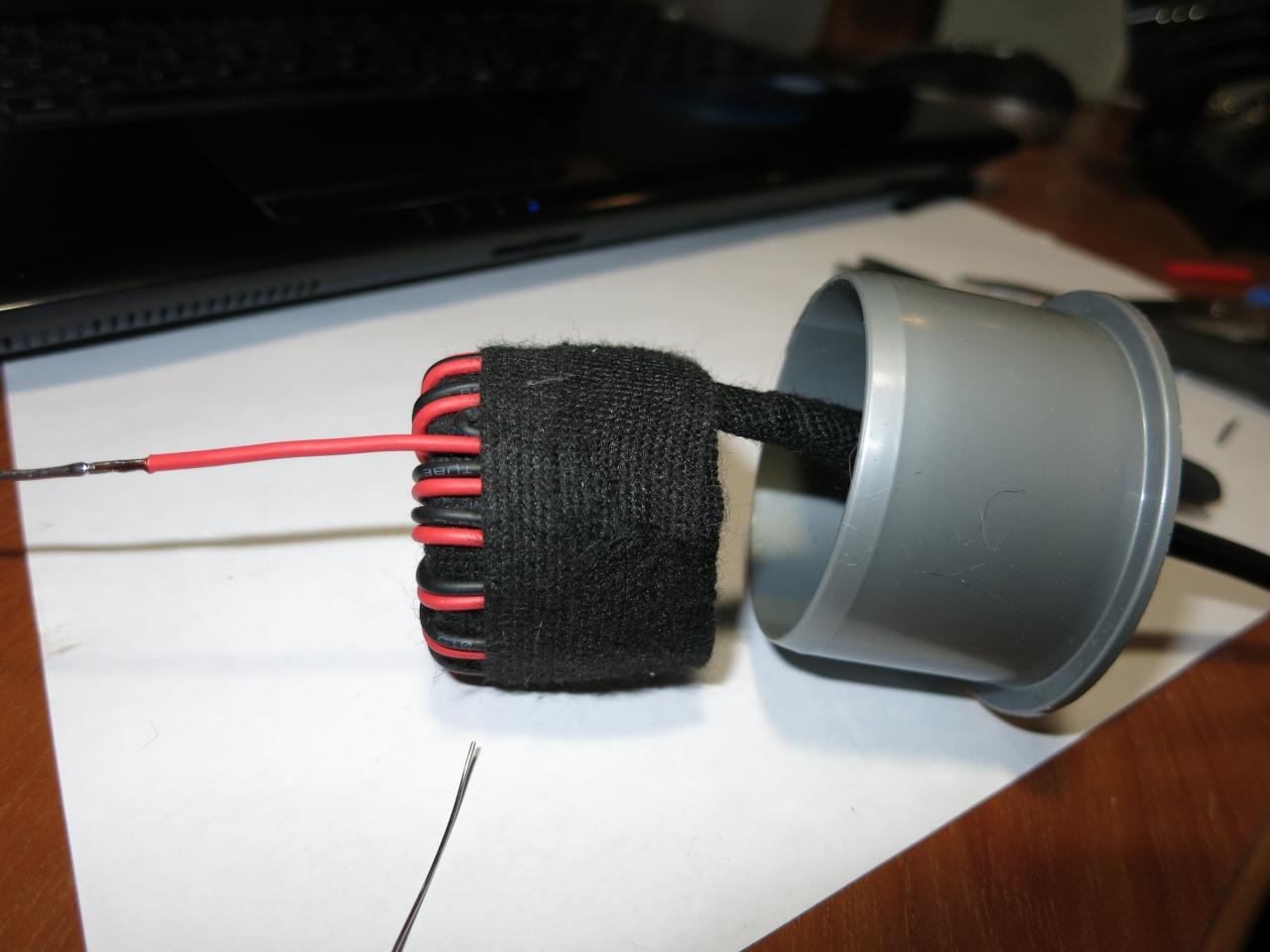

Трансформатор и дроссель спрятаны в пластиковые муфты (канализационные трубы )

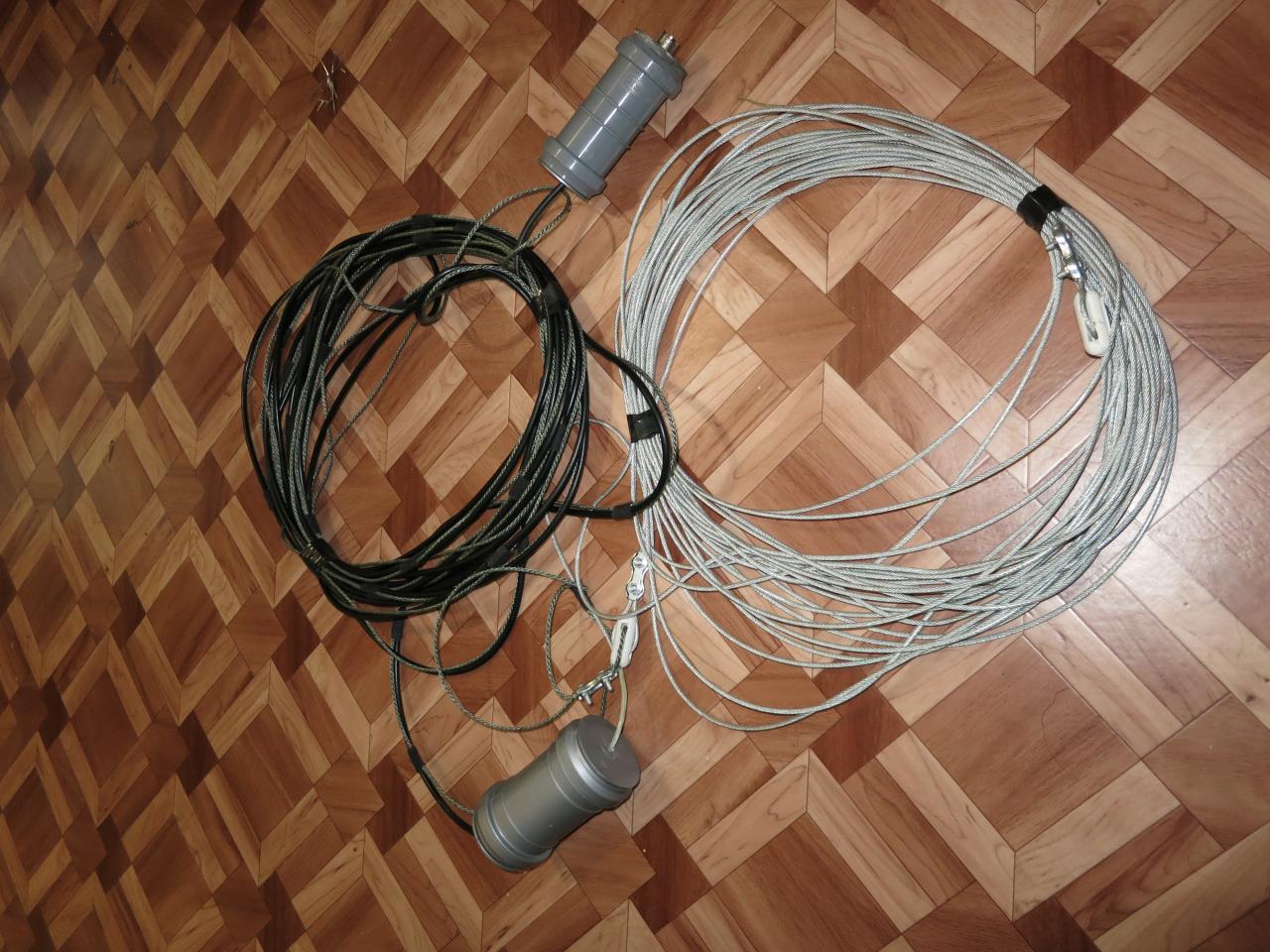

Фото антенны целеком

[Баламут]

Ждем результатов)

[rmir]

чем хуже той же базуки?) это кстати на какой диапазон?

[Max703]

чем хуже той же базуки?)

Не знаю чем хуже. Но конструктив намного лучше чем у базуки.

это кстати на какой диапазон?

80/40/20/17/12/10 метров диапазоны

[Баламут]

У мня дельта на тех же диапазонах работает)

[rmir]

излучающая часть 26м? не мало ли для и 80м?

[Max703]

излучающая часть 26м? не мало ли для и 80м?

Рома! Смотри внимательно! 13+26 м излучающая часть а не 26.
Это грубо говоря такая же антенна как я тебе отдал, только питается с хвоста и длиннее в 2 раза (по тому и 80)

[шляп_nik]

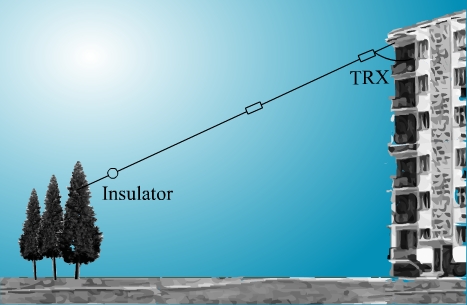

а как оно будет выглядеть в рабочем состоянии?
я имею в виду, где, как и в каком положении эта антенна должна быть зафиксирована чтобы показать максимум работоспособности?

[Майке]

А не бахнет?

[Max703]

а как оно будет выглядеть в рабочем состоянии?
я имею в виду, где, как и в каком положении эта антенна должна быть зафиксирована чтобы показать максимум работоспособности?

А не бахнет?

не должна....

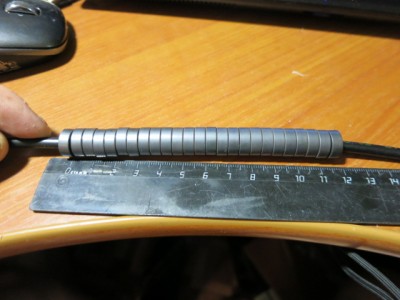

Дождался Американские кольца, переделываю запорный дроссель...

График роста реактивности для 10 колец (больше измерять нету смысла, прибор не позволяет)

Дроссель выполняю из 25 колец

[533-гранит]

Провод обмоточный (смотан с трансформатора), покрыт цветной термоусадкой

Вредительство какое то нет бы просто одножильный провод в изоляции использовать, погубил столько термоусадки.

А десяток витков кабеля на большом феррите дают меньший реактанс чем 25 колечек?

[Max703]

А десяток витков кабеля на большом феррите дают меньший реактанс чем 25 колечек?

не работает.

[vvetc]

Испытания были, как результаты ?
И вопрос по конструкции - кольца где покупались (или откуда выковырять можно ) ?

[Max703]

Кольца куплены в америке. Омидон. Испытания были, но пока не понятно что да как.... прибор не работает. Планируется очередной тест на ближайшее время.

[vvetc]

Понятно. Жду результаты..
Можно еще вопрос - почему американские, наши намного хуже ?

[Max703]

Можно еще вопрос - почему американские, наши намного хуже ?

Да. Наши говорят хуже!

говорят, что если одеть 25 таких колечек на кабель то можно получить импеданс под 4к на 3.5 мгц.
катушки на FT37-43 кстати ведут себя как индуктивности на всем диапазоне до 30 мгц.

http://toroids.info/FT37-43.php

У меня колечки из такого же материала но размером чуть больше. Для того чтобы одеть на кабель RG-58 без каких либо проблем.

[vvetc]

Можно точную марку колечек ?
Сделал антенну, вариант на 80-10 метров, повесил. Работает, на цифре JT65 вообще все хорошо, на SSВ Европу слышно, Китай, отзываются при подводимой около 50 Вт. Кабель RG58, излучатель из кабеля для видеонаблюдения (что под рукой было ) . Подвес - с 7-го этажа на дерево с наклоном градусов 30. Трансформатор - на стержне от магнитной антенны старого радиоприемника, дроссель из ферритовых колечек с кабелей мониторов, 6 шт, и двух защелок. При 100 Вт мощности ощущение, что хреново дроссель работает - пропускает. Вот думаю переделать.

[Max703]

Есть фото трансформатора??? На каком кольце делал??
Использовал вот такие http://toroids.info/FT50-43.php

[vvetc]

Есть фото трансформатора??? На каком кольце делал??
Использовал вот такие http://toroids.info/FT50-43.php

Не фотографировал транс, делал не на кольце а на стержне, выглядит так
Про кольца понял, буду заказывать.
Спасибо!
