Антенна "сити Windom"

Добавлено: 14 янв 2014, 11:26
Max703
Изготовил пробный вариант антенны по аналогии Слодкевича Евгения UA3AHM.
Фишка антенны в том, что ее можно легко использовать в городских условиях из-за точки ее питания.
Конечно эффективность и диаграмма направленности оставляет желать лучшего но за неимением других антенн....

В общем было решено изготовить и попробовать....
Выбор колец для намотки трансформатора...
Два колечка сложены вместе обмотаны изолентой
Сама обмотка состоит из 12 витков сложенным вдвое проводом диаметром 1 мм. Провод обмоточный (смотан с трансформатора), покрыт цветной термоусадкой.
Готовый вид трансформатора ТДЛ

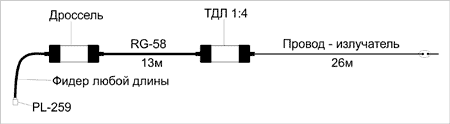

Отрезок излучающего куска кабеля изготовлен из RG58. Для прочности конструкции кабель подвешен к шнуру.
Вторая часть антенны изготовлена из стального троса 2 мм в оболочке. По краям антенны керамические изоляторы.

Запорный дроссель изготовлен из 12 колец 2000 нм и имеет 1 виток кабелем (фото позже выложу)
Трансформатор и дроссель спрятаны в пластиковые муфты (канализационные трубы :-) )

Фото антенны целеком

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 13:54
Баламут
Ждем результатов)

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 14:41
rmir
чем хуже той же базуки?) это кстати на какой диапазон?

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 14:59
Max703
rmir писал(а):чем хуже той же базуки?)
Не знаю чем хуже. Но конструктив намного лучше чем у базуки.
rmir писал(а):это кстати на какой диапазон?
80/40/20/17/12/10 метров диапазоны

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 15:02
Баламут
У мня дельта на тех же диапазонах работает)

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 15:03
rmir
излучающая часть 26м? не мало ли для и 80м?

Re: Антенна "сити Windom"

Добавлено: 14 янв 2014, 15:07
Max703
rmir писал(а):излучающая часть 26м? не мало ли для и 80м?
Рома! Смотри внимательно! 13+26 м излучающая часть а не 26.
Это грубо говоря такая же антенна как я тебе отдал, только питается с хвоста и длиннее в 2 раза (по тому и 80)

Re: Антенна "сити Windom"

Добавлено: 17 янв 2014, 21:24
шляп_nik
а как оно будет выглядеть в рабочем состоянии?
я имею в виду, где, как и в каком положении эта антенна должна быть зафиксирована чтобы показать максимум работоспособности?

Re: Антенна "сити Windom"

Добавлено: 17 янв 2014, 21:28
Майке
А не бахнет?

Re: Антенна "сити Windom"

Добавлено: 23 мар 2014, 22:50
Max703
шляп_nik писал(а):а как оно будет выглядеть в рабочем состоянии?
я имею в виду, где, как и в каком положении эта антенна должна быть зафиксирована чтобы показать максимум работоспособности?
Майке писал(а):А не бахнет?
не должна.... :st_ruskiy:

Дождался Американские кольца, переделываю запорный дроссель...

График роста реактивности для 10 колец (больше измерять нету смысла, прибор не позволяет)
Дроссель выполняю из 25 колец

Re: Антенна "сити Windom"

Добавлено: 23 мар 2014, 23:30
533-гранит
Max703 писал(а): Провод обмоточный (смотан с трансформатора), покрыт цветной термоусадкой
Вредительство какое то :-) нет бы просто одножильный провод в изоляции использовать, погубил столько термоусадки.

А десяток витков кабеля на большом феррите дают меньший реактанс чем 25 колечек?

Re: Антенна "сити Windom"

Добавлено: 24 мар 2014, 08:37
Max703
533-гранит писал(а):А десяток витков кабеля на большом феррите дают меньший реактанс чем 25 колечек?
не работает.

Re: Антенна "сити Windom"

Добавлено: 05 июн 2014, 11:38
vvetc
Испытания были, как результаты ?
И вопрос по конструкции - кольца где покупались (или откуда выковырять можно :-) ) ?

Re: Антенна "сити Windom"

Добавлено: 05 июн 2014, 16:54
Max703
Кольца куплены в америке. Омидон. Испытания были, но пока не понятно что да как.... прибор не работает. Планируется очередной тест на ближайшее время.

Re: Антенна "сити Windom"

Добавлено: 06 июн 2014, 08:57
vvetc
Понятно. Жду результаты..
Можно еще вопрос - почему американские, наши намного хуже ?

Re: Антенна "сити Windom"

Добавлено: 06 июн 2014, 09:20
Max703
vvetc писал(а):Можно еще вопрос - почему американские, наши намного хуже ?
Да. Наши говорят хуже!
говорят, что если одеть 25 таких колечек на кабель то можно получить импеданс под 4к на 3.5 мгц.
катушки на FT37-43 кстати ведут себя как индуктивности на всем диапазоне до 30 мгц.
http://toroids.info/FT37-43.php

У меня колечки из такого же материала но размером чуть больше. Для того чтобы одеть на кабель RG-58 без каких либо проблем.

Re: Антенна "сити Windom"

Добавлено: 17 июл 2014, 09:49
vvetc
Можно точную марку колечек ?
Сделал антенну, вариант на 80-10 метров, повесил. Работает, на цифре JT65 вообще все хорошо, на SSВ Европу слышно, Китай, отзываются при подводимой около 50 Вт. Кабель RG58, излучатель из кабеля для видеонаблюдения (что под рукой было :-) ) . Подвес - с 7-го этажа на дерево с наклоном градусов 30. Трансформатор - на стержне от магнитной антенны старого радиоприемника, дроссель из ферритовых колечек с кабелей мониторов, 6 шт, и двух защелок. При 100 Вт мощности ощущение, что хреново дроссель работает - пропускает. Вот думаю переделать.

Re: Антенна "сити Windom"

Добавлено: 04 авг 2014, 10:56
Max703
Есть фото трансформатора??? На каком кольце делал??
Использовал вот такие http://toroids.info/FT50-43.php

Re: Антенна "сити Windom"

Добавлено: 04 авг 2014, 21:16
vvetc
Max703 писал(а):Есть фото трансформатора??? На каком кольце делал??
Использовал вот такие http://toroids.info/FT50-43.php
Не фотографировал транс, делал не на кольце а на стержне, выглядит так Изображение
Про кольца понял, буду заказывать.
Спасибо!
