Конструкция выходного дня.
Решил вот построить по быстрому антенну от DK7ZB
ЯГА на 10 м 2 эл. Размер элементов
Рефлектор 5,36 м
Вибратор 4,93 м
расстояние между элементами 1,76 м

Изготовлена из трубок купленных в леруа. Бум и квадрата 30х30 2 м

Всю конструкцию собрал за 2 часа, поставить на мачту не успел, начался дождь и поднялся сильный ветер. Установка перенесена на 20.04

Ты хочешь сказать, что антенна это несколько трубок из Леруа?

Выпишите яму снотворного

Макс, а питание как будет подаваться? Халтурка то с пластиной повлияет на резонанс, или это так задумано у автора

Добавлено спустя 57 секунд:
гулять так гулять, лепи уж сразу 3-4, а лучче 5 ел.

Не ну а че? Так то любопыто.

Всё таки изврат с этими разрезными вибраторами Если не хочешь запитывать через "гамму" или "омегу", то хотя бы пассивный элемент приторочь без прокладок, напрямую к пластине U-образными шпильками, а пластину П-образными к буму. Пластина "жидковата", уголок бы дюралевый...Но на сезон и таАак сойдет

Майке писал(а):Ты хочешь сказать, что антенна это несколько трубок из Леруа?

Ну можно и так сказать)))

533-гранит писал(а):Макс, а питание как будет подаваться?

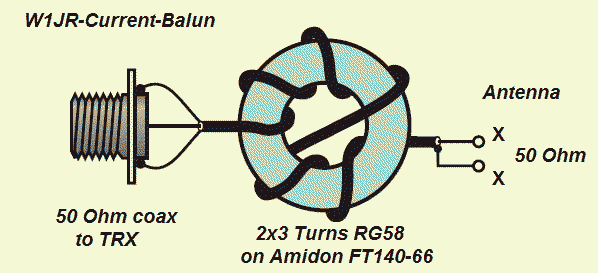

Через колечко

533-гранит писал(а): Халтурка то с пластиной повлияет на резонанс, или это так задумано у автора

Они же маленького размера, думаешь будут влиять???

533-гранит писал(а):гулять так гулять, лепи уж сразу 3-4, а лучче 5 ел.

Моя конструкция не поворачивается, 4,5 эл надо уж крутить!

Сегодня установил антеннку...

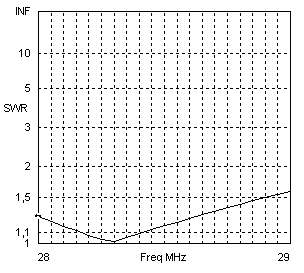

Прибор показал КСВ 1.1 на 28400 50 Ом
периодически появлялась реактивность, грешу на кабель из 3х кусков (оказывается весь извел, надо колхоз собирать)
Направил свое ЧУДО на север.
Подключил к трансиверу..... Краснодар, Москва, Украина, Польша 59 +10, хотя не должны, Владивосток и Хабаровск еще слышал но чуть тише. Поалекал на 100 Вт запад рапортовал 59 (те же Краснодар, Москва, Днепропетровск и Польша)
за 40 мин 11 QSO по быстромы и пора было уезжать уже...(((

Добавлено спустя 11 минут 31 секунду:

533-гранит писал(а):или это так задумано у автора

У него вот так примерно...

Ох уж эти колечки любимые У него (автора) хомуты из диэлектрика, это - раз. Расстояние между трубой и пластиной больше, это - два-с. И самое главное отличие, это твои хомуты из железки и "законтаченные" на пластину. Итого: получается что на некотором расстоянии от центра элемента, слева и справа имеем 2 подключенных конденсатора. Которые в свою очередь соединены перемычкой из пластины. У Карлуши такой элемент описан как многодиапазонный контур антенны DL1FK.

Говорят же констр вых день побыстрому!!!

Мочи уж 3 диапазонную

Добавлено спустя 3 минуты 44 секунды:
Так вот может у тебя и были "выбросы". Эти паразитные конденсаторы должны по идее сработать на укорочение элементов на частоте ХХ.Х Может Low Bend добавился

Max703! Зачотная конструкция! +1000! Если бы никакой антенны не было, обзавидовался бы до ...
Здорово!

Максимка отжигает ;) молодец!

533-гранит писал(а):Так вот может у тебя и были "выбросы"

Чёйто?)))

rmir писал(а):Максимка отжигает ;) молодец!

Реактивность скорее всего из-за этого....
где бы такие крепления пластиковые прикупить??? как у автора

В конторе, которая капролоном торгует. Берешь толстенький на 30-40мм, сверлишь дырочек по диаметру трубок и под болты, распиливаешь ножовочкой вдоль и поперек. То есть на бруски с отверстиями. Потом брусок еще раз распиливаешь уже вдоль, так что бы прорезь прошла по оси большого отверстия (тут ножовочку нужно потолще, чем шире пропил будет, тем больше зазор между половинками для стягивания).

Только такая "беда" пригодится для активного элемента, пассивный элемент без изоляции крепить прямо к металлу. А то что к трубке прибавится пластина, это повлияет очень не значительно. Как если бы на этой длине, например вместо d=30мм появилась "вставка" d=35. И никаких левых резонансов.

В наше время, имея анализатор в кармане и не воспользоваться гамма или омега согласованием, что бы не пилить трубы, грех

533-гранит писал(а):В конторе, которая капролоном торгует.

Давай такую контору!

Э-э-э...я там давно не был. Возле меги, если смотреть на неё с переду, то слева, на углу поворота ангары, там где сзади дорога, по которой объезжали раньше эту мегу. (надеюсь понятно ) Капролон по научному зовется полиамид. Искать нужно листовой полиамид или полиамидные листы

Еще штучки похожие на твои, могут применяться в кемпинговой мебели или "городушки" разные типа конструктора для витрин, полок, где используются зажимы для труб. Обычно это алюм. литье, но могут и съэкономить

533-гранит писал(а):надеюсь понятно

Ваще не понятно!!!!!

Надо бы уже прикупить, так как еще будет одна конструкция на 10/15 м...

Капролон лист, пластина. Капролон листовой, полиамидный лист. Капролон прямоугольного сечения итд.

Чего не понятно...вокруг меги с обратной стороны, на повороте с одной стороны частный сектор (или был ) с другой новые домишки и ангары.

Добавлено спустя 2 минуты 44 секунды:
Бурденко и Тюменская - угол.

Добавлено спустя 9 минут 26 секунд:
Вот еще конторка рядом, раньше было всё. +7 (383) 230-01-78 Адрес: г. Новосибирск , ул. Мира, А, 1, оф.12 Читать полностью на: http://nsk.pulscen.ru/products/kaprolon ... z2zUn3zzmX
Правда у них *Капролон обычный плита толщ. 8-14мм ТУ * , может есть потолще.

Добавлено спустя 21 минуту 27 секунд:
Еще конторка рядышком, вроде как даже отрезают (на меге то раньше резали сколько надо) *Капролон (полиамид ПА 6) производства Россия ОАО "Метафракс". Листы толщиной от 10 до 250 мм, размеры листов 1000*1400 мм, 700*1000 мм;;; * Адрес: г. Новосибирск, ул. Сибиряков-Гвардейцев, 49а Тел. +7 (383) 363-72-50
