Сегодня, в очередной раз, (наверное в третий-четвёртый за неделю) оставил включенными фары. Даже не габариты, а аж целые фары. А так как аккумулятор подвергается таким экзекуциям регулярно а обслуживается крайне нерегулярно, то естественно через 10 минут я уже не смог завестись. Пришлось звать на помощь СиБиряков, Каспий прилетел- выручил.
Поэтому я к вам, СиБиряки, за советом. Как правильно и недорого сделать так чтобы лампочки в автомобиле светились лишь тогда когда включено зажигание или когда мотор работает? Или хотя-бы после вынимания ключа зажигания всё гасло. само.
Помогите?

Теоретически можно переставить провод в замке зажигания. Во всех замках питание при разных положениях ключа подается на разные контакты. Если переставить провод с которого идет питание на фары на контакт на котором нет напряжения при выключенном зажигании, реализуется довольно просто. Только нужно наверное будет поставить дополнительное реле (обыкновенное, четырехконтактное от нашепрома) иначе сильно возрастет нагрузка на контактную группу замка зажигания, что не есть хорошо. Исходных данных бы побольше - машина, год выпуска, тогда можно глянуть электросхему и оттуда плясать...

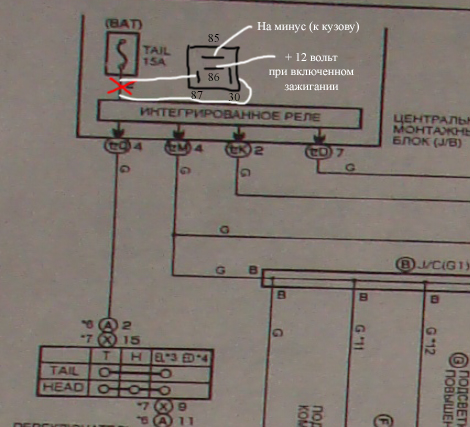

Второй вариант. Найти провод на котором есть напряжение при включенном зажигании, подключить к нему реле (обыкновенное, четырехконтактное от нашепрома), и разорвать цепь питания света включив в разрыв реле примерно так

Кирюха писал(а): Исходных данных бы побольше - машина, год выпуска, тогда можно глянуть электросхему и оттуда плясать...

О! Вот же у меня опилки. я ж планировал это написать. и забыл
Toyota Regius 2000 год выпуска. кузов RCH47

Я себе такой поставил и не парюсь http://www.12v.ru/site.xp/0500530491240 ... 54124.html
Магазин Весенняя 12а. цена вопроса около 300р.

Ягодник. Тут все немного сложнее. Свет, габариты и подсветка выключаются по разным каналам. И одним таким блоком не обойдешься. В принципе я поглядел электросхему. Все освещение живет от предохранителя № 2 (15А) в монтажном блоке. Если найти разорвать и поставить в разрыв реле, оно должно все погасить при выключении зажигания.

А "пищалку" можно поставить?
Когда выключаешь зажигание и открываешь двери а фары включены,эта пищалка пищит.
У меня на региус айс таже проблема что и у Пуха.

Тут меня вообще посетила мысль. У всех же есть сигнализации на машинах. Можно вообще свет фар завязать на контрольный выход сигнализации (например дверь багажника) и будет неплохая напоминалка. Закрываешь машину, а она ругается на невыключенный свет.

Кирюха писал(а): Можно вообще свет фар завязать на контрольный выход сигнализации (например дверь багажника) и будет неплохая напоминалка

Неее. это лишнее! Должно быть так - ушёл из машины - и без тебя там все спит. и не шевелится!

А лучше всего реле запитать через концевик стоп сигнала.
Пока педаль не нажмешь не загорится
Ну и соответсвенно замок зажигания.
Эта схема удобна зимой при прогреве фары гореть не буду пока не нажмешь педальку и не поедешь

Каспий. Тут есть один нюанс с педалью тормоза. Реле не запоминает состояние, и фары будут гаснуть каждый раз как педаль отпустишь. Прикольная светомузыкальный получится...

Ну вот примерно вот так
Электрика вещь интересная и занимательная

Отправлено спустя 21 минуту 47 секунд:
Что я сам заитересовался этой темой.
Пух соберу тебе пробный образец ну и соответственно будем изучать удобно это или нет.
Хотя мне кажется очень удобно будет

Наверное лучше педали не трогать.
Надежнее звуковое сопровождение"пищалка",как во многих иномарках или отключение фар вместе с отключением зажигания.
Самое простое это кнопка вкл\выкл (нажал-вкл,отпустил-выкл),на сидушку.сел-свет горит,встал-потух.(шутка).
Надежнее это с выключением зажигания.

Ягодник писал(а):Я себе такой поставил и не парюсь http://www.12v.ru/site.xp/0500530491240 ... 54124.html
Магазин Весенняя 12а. цена вопроса около 300р.

классный сайт!

профи! оцените кнопку автосвет у Приоры.

Отправлено спустя 4 минуты 23 секунды:
имеется в виду штатная схема...

Ребята я в электрике дуб дубом,может кто нибудь сделать автосвет на кариба и сколько это будет стоить?

У меня знакомый подключил к лампочке на панели приборов, включаешь D и ходовые загораются

Аладдин писал(а):У меня знакомый подключил к лампочке на панели приборов, включаешь D и ходовые загораются

Тоже удобная схема

Отправлено спустя 1 минуту 27 секунд:
Тут вообще можно обойтись одной релюшкой. Самая простая схема, если конечно только на "D" ездить

В процессе установки и тестирования в этой схеме выявилась не большая недоработка
Нужен еще один диод-помечен красным
Если нет диода, то при нажатой педали тормоза и выключении зажигания двигатель продолжает работать
А так в общем полет нормальный и эта схема мне больше нравится

Отправлено спустя 3 минуты 5 секунд:
Небольшой видео отчет:
https://photos.google.com/photo/AF1QipO ... CapjIy4zFn

Лучше 2 релюхи ручник и ключ, тогда по феншую, а точнее ближе к ПДД.
