Согласующее устройство
Сообщение Sedoi » 09 фев 2011, 21:17

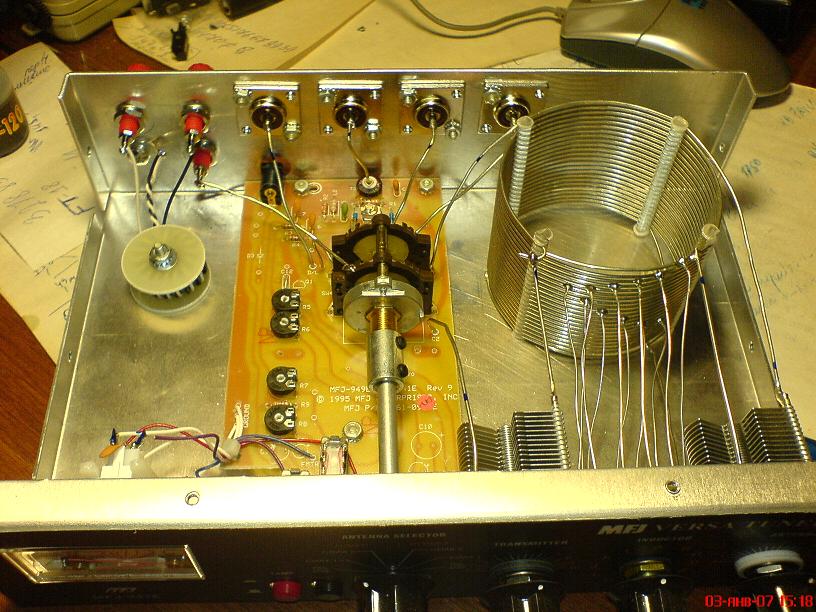

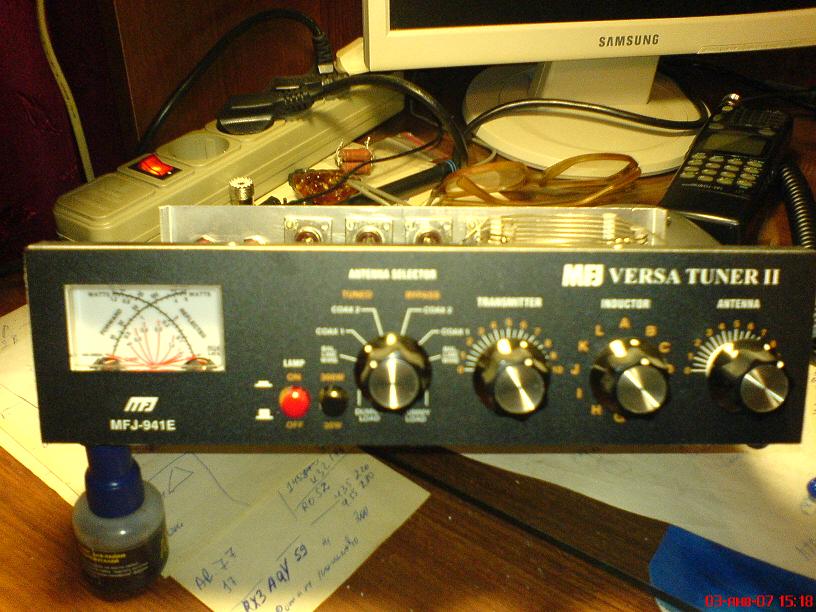

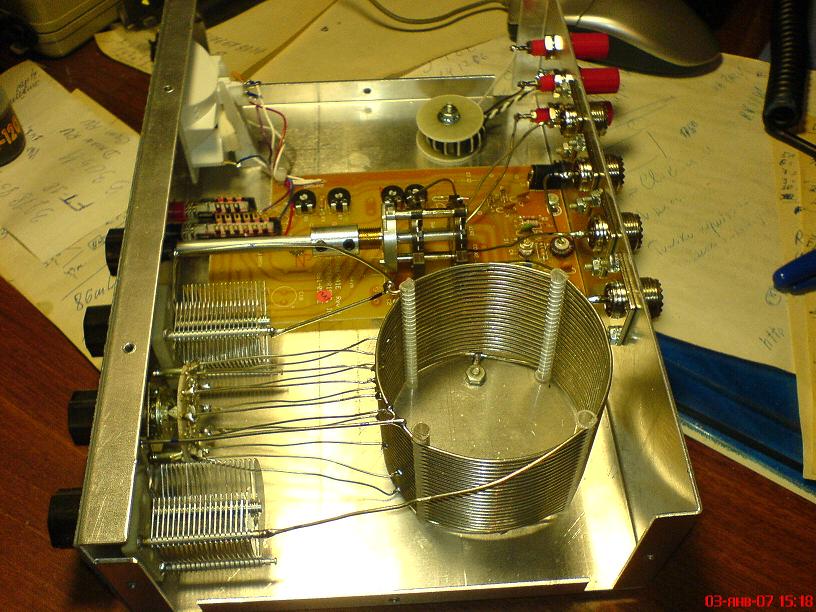

СУ бывают встроенные и внешние, автоматические и ручные, а также их разновидности.
- Вложения
-
- Тюнер.rar
- (716.07 КБ) 917 скачиваний
Sedoi
Re: Согласующее устройство
Сообщение Рыжий » 09 фев 2011, 22:11


вот думаю что пройдет еще чуть-чуть время и я заболею на всю голову


Рыжий
- Sedoi
- 500 Вт
- Сообщения: 1053
- Зарегистрирован: 30 ноя 2010, 21:10
- Имя: Станислав
- CB: MJ-555
- Ант. CB: SIRIO HI-POWER 4000
- Позывной: Седой
- р/л позывной: RA9OFT
- Откуда: Новосибирск
- Контактная информация:
Re: Согласующее устройство
Сообщение Sedoi » 09 фев 2011, 22:25
Зачем ждать???...Рыжий писал(а):вот думаю что пройдет еще чуть-чуть время...
Sedoi
- VANO_BRN
- 10 Вт
- Сообщения: 394
- Зарегистрирован: 19 ноя 2010, 13:54
- Имя: Иван
- CB: MegaJet 600
- Ант. CB: ржавый гвоздь
- Откуда: Барнаул
- Контактная информация:
Re: Согласующее устройство
Сообщение VANO_BRN » 09 фев 2011, 22:38
MegaJet MJ-600 & Lemm Eagle
Vector VT-43 R-2
VANO_BRN
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 09 фев 2011, 22:39
Аль параметры большой катушки бы....



https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
- Sedoi
- 500 Вт
- Сообщения: 1053
- Зарегистрирован: 30 ноя 2010, 21:10
- Имя: Станислав
- CB: MJ-555
- Ант. CB: SIRIO HI-POWER 4000
- Позывной: Седой
- р/л позывной: RA9OFT
- Откуда: Новосибирск
- Контактная информация:
Re: Согласующее устройство
Сообщение Sedoi » 09 фев 2011, 23:04
Хоть на добрый гвоздь.VANO_BRN писал(а):я так понял эта штуковина позволяет вещать хоть на телевизионную антену?)))
Скачай над фотами rar там в HomeMadeMFJ есть.Max703 писал(а):Седой, ты бы может схемку дал....
Аль параметры большой катушки бы....:
:
:
Sedoi
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 09 фев 2011, 23:36
Эту ягоду есть можно???? Можно!!! Только отравишься!!!Sedoi писал(а):Хоть на добрый гвоздь.

Так и про гвоздь! Согласовать можно, только не услышишь ни кого и тебя тоже!!!
Сори не увидел сразу! Понял, отстал!!!Sedoi писал(а):Скачай над фотами rar там в HomeMadeMFJ есть.

https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
- Sedoi
- 500 Вт
- Сообщения: 1053
- Зарегистрирован: 30 ноя 2010, 21:10
- Имя: Станислав
- CB: MJ-555
- Ант. CB: SIRIO HI-POWER 4000
- Позывной: Седой
- р/л позывной: RA9OFT
- Откуда: Новосибирск
- Контактная информация:
Re: Согласующее устройство
Сообщение Sedoi » 09 фев 2011, 23:47
Эт точно.Max703 писал(а): Эту ягоду есть можно???? Можно!!! Только отравишься!!!:
Так и про гвоздь! Согласовать можно, только не услышишь ни кого и тебя тоже!!!
Sedoi
-
- 500 Вт
- Сообщения: 1368
- Зарегистрирован: 20 ноя 2010, 01:49
- Имя: Антиквар
- Позывной: Антиквар
- р/л позывной: UB9OAJ
- Поблагодарили: 2 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Антиквар » 10 фев 2011, 00:37
Зато передатчик не сдохнет!Max703 писал(а):Так и про гвоздь! Согласовать можно, только не услышишь ни кого и тебя тоже!!!
А вообще, имхо, радиолюбителю покупать антенный тюнер - это себя не уважать. Стыдно, когда все покупное, от трансивера до антенны. Лучше самому собрать простую схему из катушки и переменного конденсатора от старого радио.
Антиквар
- Реалист
- Оргкомитет
- Сообщения: 5498
- Зарегистрирован: 19 ноя 2010, 00:34
- Награды: 6
- Имя: Валера
- CB: Yosan Excalibur
- Позывной: Реалист
- р/л позывной: R9OT
- :
- Благодарил (а): 275 раз
- Поблагодарили: 139 раз
- Контактная информация:
Re: Согласующее устройство
Сообщение Реалист » 10 фев 2011, 00:46
Спорный вопрос. А какое оборудование допустимо и не стыдно покупать за деньги? Каковы критерии?Антиквар писал(а):покупать антенный тюнер - это себя не уважать

Реалист
-
- 500 Вт
- Сообщения: 1368
- Зарегистрирован: 20 ноя 2010, 01:49
- Имя: Антиквар
- Позывной: Антиквар
- р/л позывной: UB9OAJ
- Поблагодарили: 2 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Антиквар » 10 фев 2011, 00:50
Которое сам не сможешь изготовитьspitsa писал(а):А какое оборудование допустимо и не стыдно покупать за деньги?

Антиквар
- Sedoi
- 500 Вт
- Сообщения: 1053
- Зарегистрирован: 30 ноя 2010, 21:10
- Имя: Станислав
- CB: MJ-555
- Ант. CB: SIRIO HI-POWER 4000
- Позывной: Седой
- р/л позывной: RA9OFT
- Откуда: Новосибирск
- Контактная информация:
Re: Согласующее устройство
Сообщение Sedoi » 10 фев 2011, 00:59
Конденсаторы желательно с высоким напряжением пробоя, провод катушки - посеребрённый, корпус не страшный...Антиквар писал(а): Лучше самому собрать простую схему из катушки и переменного конденсатора от старого радио.
Согласен, былоб времени свободного... успеть ещё и в эфире поработать.

Sedoi
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 10 фев 2011, 08:39
А я и просил схемкуАнтиквар писал(а):Лучше самому собрать простую схему из катушки и переменного конденсатора от старого радио.


https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
-
- 500 Вт
- Сообщения: 1368
- Зарегистрирован: 20 ноя 2010, 01:49
- Имя: Антиквар
- Позывной: Антиквар
- р/л позывной: UB9OAJ
- Поблагодарили: 2 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Антиквар » 10 фев 2011, 08:47
Ну, и с обычной проволокой будет работать. Главное, чтобы она была не из нихромаSedoi писал(а):провод катушки - посеребрённый

Антиквар
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 10 фев 2011, 10:41

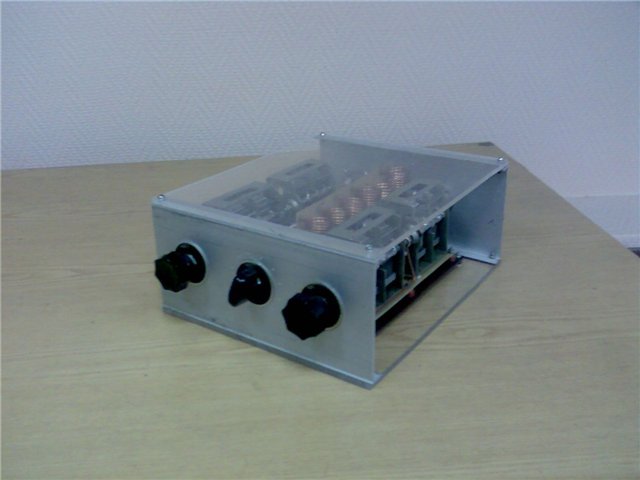

Опробованы совместно с FT-897D и антенной IV-80,40m.
Строится на всех КВ диапазонах.







Простой антенный тюнер
https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
- Sedoi
- 500 Вт
- Сообщения: 1053
- Зарегистрирован: 30 ноя 2010, 21:10
- Имя: Станислав
- CB: MJ-555
- Ант. CB: SIRIO HI-POWER 4000
- Позывной: Седой
- р/л позывной: RA9OFT
- Откуда: Новосибирск
- Контактная информация:
Re: Согласующее устройство
Сообщение Sedoi » 10 фев 2011, 10:54
Материал, из которого изготовлена обмотка катушки, должен обладать низким удельным сопротивлением, и не большим коэффициентом линейного расширения – этим требованиям вполне удовлетворяют серебро и медь, которые позволят получить низкие потери при необходимой добротности.Антиквар писал(а): Ну, и с обычной проволокой будет работать. Главное, чтобы она была не из нихрома:
Тоже вариант, а включение как в MFJ941 Т-образное.Max703 писал(а):А как вам такой???
Sedoi
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 10 фев 2011, 11:01
Взято здесьПрислать эту заметку меня побудила статья в [1]. В ней описывалась конструкция антенного тюнера, собранного по Т-образной схеме обладающая хорошей широкополосностью и исключающая подстройку при изменении частоты в пределах одного диапазона. Такая схема в зависимости от типа антенны и рабочей частоты может подавлять гармоники на 10-15 дБ [2]. Так как конденсаторов переменной емкости от радиоприемника «ВЭФ», как это рекомедовано в [1], у меня не оказалось, я собрал тюнер по другой схеме и с другими, более распространенными КПЕ. Кроме того, этот тюнер может работать как простейший коммутатор антенн, имеющий еще и эквивалент нагрузки.

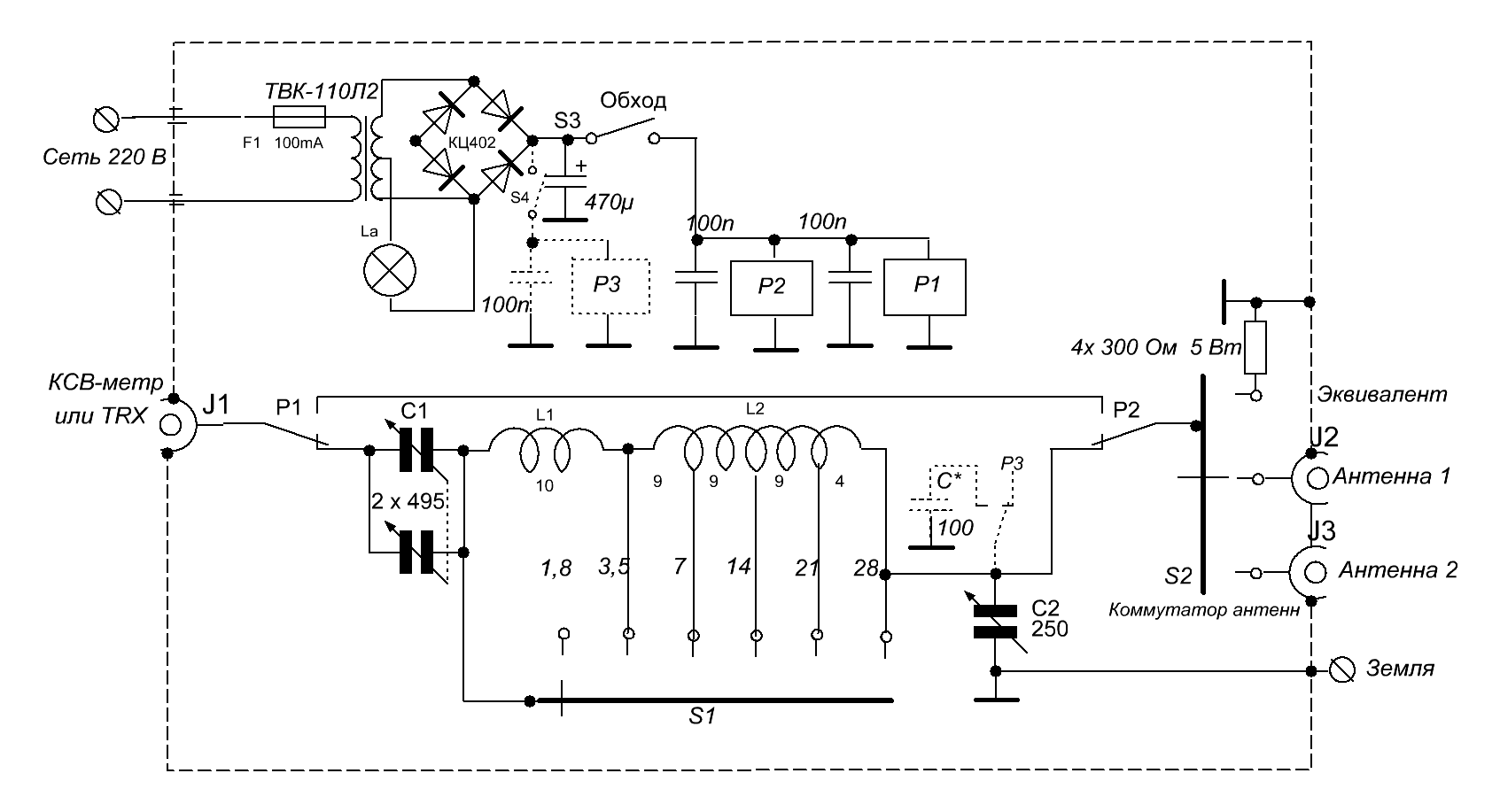

Для согласования трансивера с различными антеннами можно с успехом применить простейший ручной тюнер, схема которого показана на рисунке. Он перекрывает диапазон частот от 1,8 до 29 мГц. Мощность, подводимая к тюнеру, зависит от от зазора между пластинами применяемого конденсатора переменной емкости С1 – чем он больше, тем лучше. С зазором 1,5-2 мм тюнер выдерживал мощность до 200 Вт (может и больше – для дальнейших экспериментов мощности моего TRX не хватило). На входе тюнера для измерения КСВ можно включить описанный ранее на нашем сайте один из КСВ-метров, хотя при совместной работе тюнера с импортными трансиверами это не обязательно - все они имеют встроенную функцию измерения КСВ (SVR). Два (или больше) ВЧ разъема типа PL259 позволяют подключить антенну, выбранную с помощью галетного переключателя S2 «Коммутатор антенн» для работы с трансивером. Этот же переключатель имеет положение «Эквивалент», при котором трансивер может быть подключен к эквиваленту нагрузки сопротивлением 50 Ом. С помощью релейной коммутации можно включить режим «Обход» и антенна или эквивалент (в зависимости от положения коммутатора антенн S2) будут напрямую подсоединены к трансиверу.
В качестве С1 и С2 применяются стандартные КПЕ-2 своздушным диэлектриком 2х495 пФ от промышленных бытовых приемников. Их секции продернуты через одну пластину. В С1 задействованы две секции, соединенные параллельно. Он установлен на пластине из оргстекла толщиной 5 мм. В С2 – задействована одна секция.
S1 – галетный ВЧ переключатель на 6 положений (2Н6П галеты из керамики, их контакты соединены параллельно). S2 - такой же, но на три положения (2Н3П, или на большее число положений в зависимости от количества антенных разъемов).
Катушка L2 — намотана голым медным проводом d=1мм (лучше посеребренный), всего 31 виток, намотка с небольшим шагом, внешний диаметр 18 мм, отводы от 9 + 9 + 9 + 4 витка. Катушка L1 —тоже, но 10 витков. Катушки установлены взаимно-перпендикулярно. L2 можно припаять выводами к контактам галетного переключателя, изогнув катушку полукольцом. Монтаж тюнера проводится короткими толстыми (d=1,5-2 мм) отрезками голого медного провода.
Реле типа ТКЕ52ПД от радиостанции Р-130М. Естественно, оптимальным вариантом является применение более высокочастотных реле, например, типа РЭН33. Напряжение для питания реле получено от простейшего выпрямителя, собранного на трансформаторе ТВК-110Л2 и диодном мосту КЦ402 (КЦ405) или им подобным. Коммутация реле осуществляется тумблером S3 "Обход" типа МТ-1, установленном на лицевой панели тюнера. Лампа La (не обязательна) служит индикатором включения.
Может оказаться, что на низкочастотных диапазонах не хватает емкости С2. Тогда параллельно С2 можно с помощью реле Р3 и тумблера S4 подключать или его вторую секцию или дополнительные конденсаторы (подобрать 50 – 120 пФ - на схеме показано пунктиром).
От ред. - В интернете встречаются подобные схемы, в которых емкость аналога С2 на диапазоне 3,5 мГц достигает 600 пФ. При этом C1 отсутствует, а катушки L1 и L2 - прямые или шаровые вариомы индуктивностью 10 мкГ.
По рекомендации, взятой из публикации [1], оси КПЕ соединены с ручками управления через отрезки дюритового бензошланга, служащие изоляторами. Для их фиксации использованы водопроводные хомутики d=6 мм.
Тюнер был изготовлен в корпусе от набора «Электроника-Контур-80». Несколько бОльшие размеры корпуса, чем у тюнера, описанного в [1], оставляют достаточный простор для доработок и модификаций данной схемы. Например, ФНЧ на входе, согласующий симметрирующий трансформатор 1:4 на выходе, вмонтированный КСВ-метр и другие.
Для эффективной работы тюнера не следует забывать о хорошем его заземлении.
Литература:
1. О.Платонов.Антенный тюнер. - Радио, 2009, № 8, с. 58.
2. И.Подгорный. Антенный тюнер. Радиолюбитель, 1994, №2, с. 58.
https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
-
- 500 Вт
- Сообщения: 1368
- Зарегистрирован: 20 ноя 2010, 01:49
- Имя: Антиквар
- Позывной: Антиквар
- р/л позывной: UB9OAJ
- Поблагодарили: 2 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Антиквар » 10 фев 2011, 18:20
Антиквар
- Max703
- Администратор
- Сообщения: 5286
- Зарегистрирован: 18 ноя 2010, 15:43
- Награды: 4
- Имя: Максим
- Позывной: Семьсот третий
- р/л позывной: R9OV
- Откуда: Новосибирск NO15LB
- :
- Благодарил (а): 43 раза
- Поблагодарили: 34 раза
- Контактная информация:
Re: Согласующее устройство
Сообщение Max703 » 10 фев 2011, 21:22
https://www.youtube.com/channel/UCVoLCi ... subscriber
Http://log.r9o.ru/ Онлайн лог
http://r9ov.ru
http://vsensk.ru
Max703
- Бешенный BUSик
- Оргкомитет
- Сообщения: 3384
- Зарегистрирован: 19 ноя 2010, 03:43
- Награды: 6
- Имя: Сергей
- CB: Мегажуть 600
- Ант. CB: Четверть
- Позывной: Бешеный BUSик
- р/л позывной: R8OSS
- Откуда: Новосибирск
- :
- Благодарил (а): 18 раз
- Поблагодарили: 45 раз
- Контактная информация:
Re: Согласующее устройство
Сообщение Бешенный BUSик » 10 фев 2011, 21:23
Бешенный BUSик
